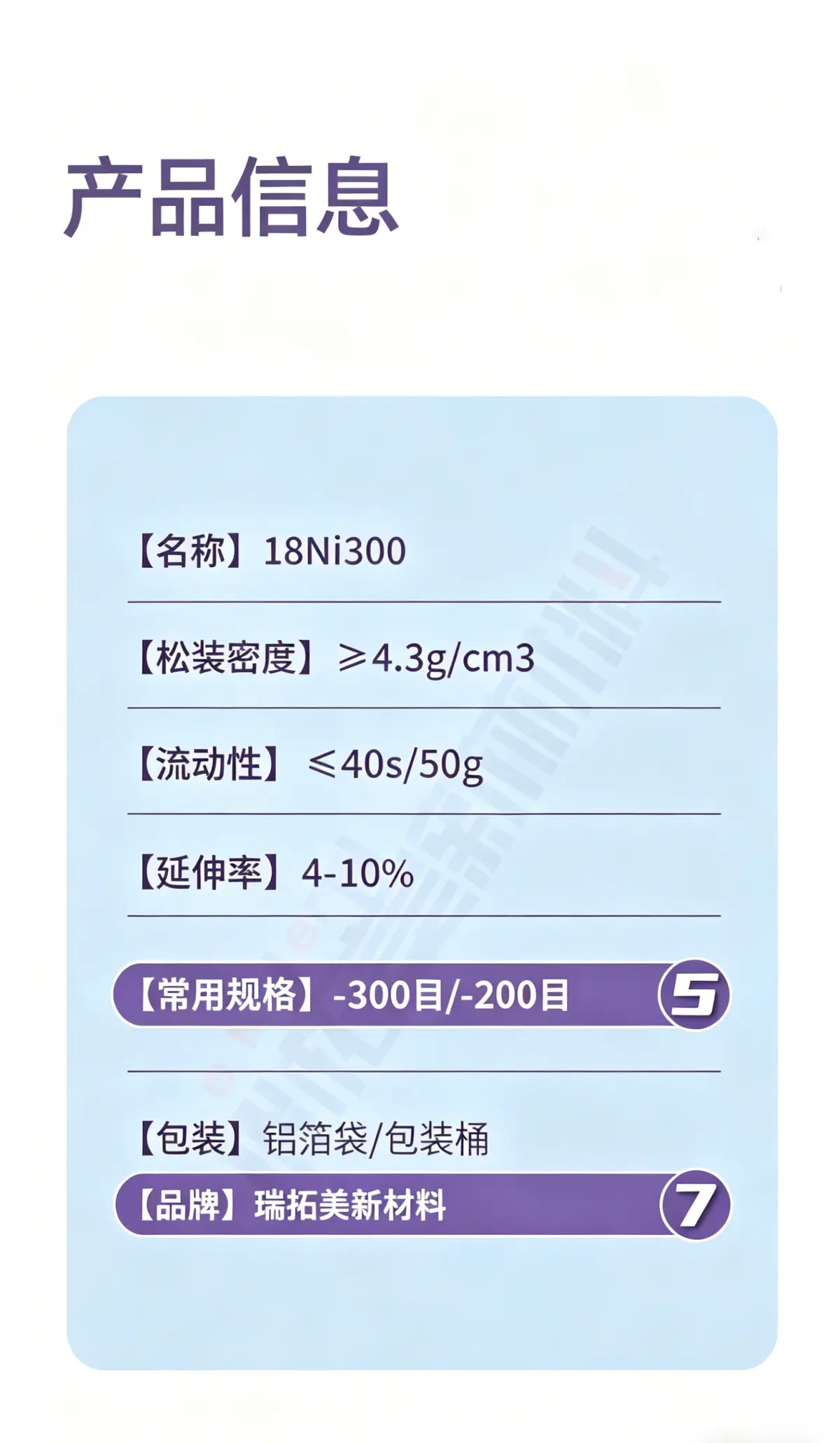

18Ni300 球形粉 注塑模具专用 3D 打印随形冷却水路 缩短成型周期

18Ni300 球形粉 注塑模具专用 3D 打印随形冷却水路 缩短成型周期

五、热处理参考
固溶（可选）：820–840℃×1h，空冷，获得软态（≈28 HRC）便于加工
时效（核心）：490℃×6h，空冷，强度硬度达到峰值
六、对比传统材料
比H13/420 模具钢强度高 2–3 倍、韧性更好、变形更小
比钛合金成本低、易加工、强度相当
比普通马氏体钢焊接性 / 冷加工性显著更优

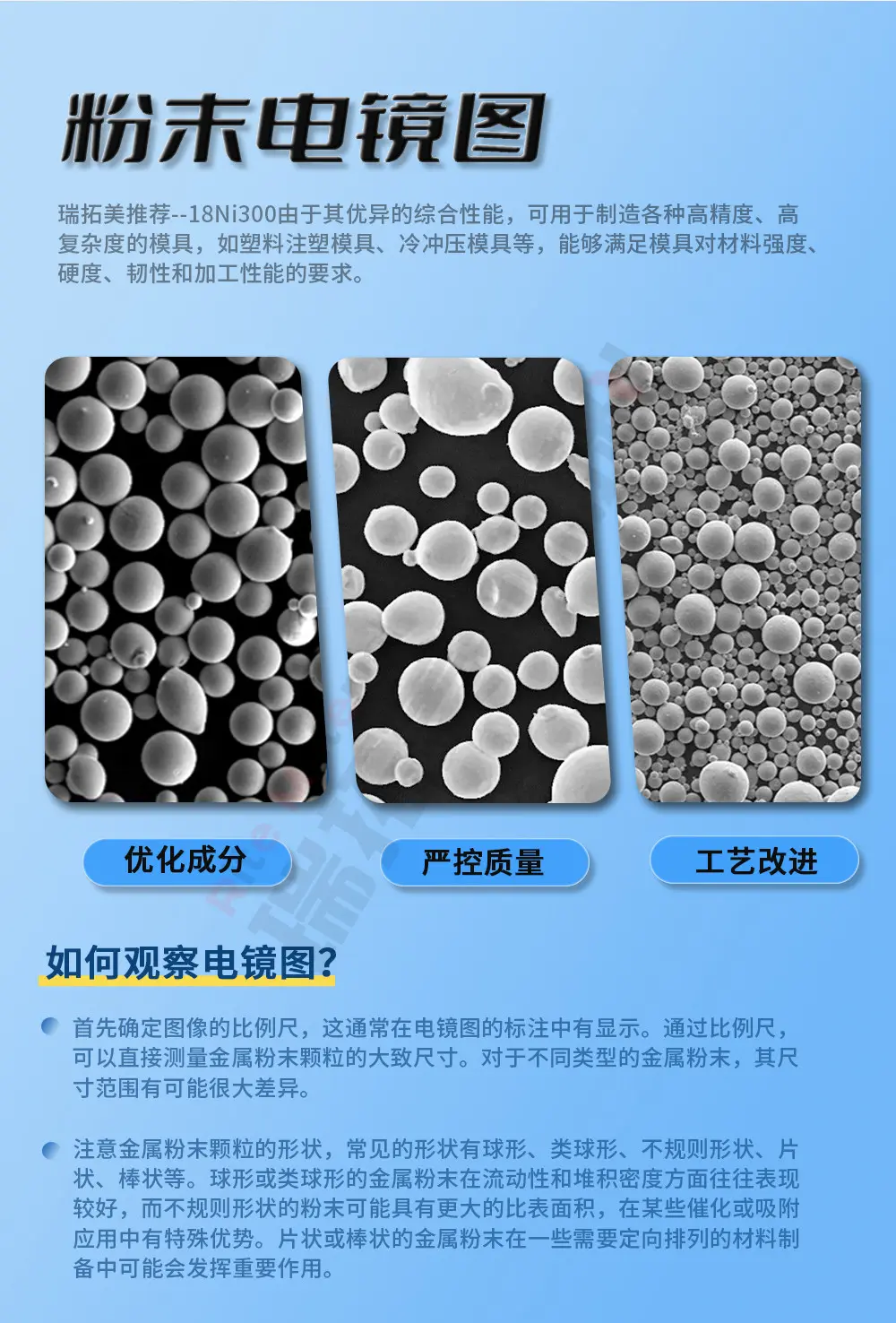

18Ni300 是 “高强度 + 高韧性 + 高精度 + 易加工” 的全能型粉末，尤其适合3D 打印随形冷却模具与 / 高强结构件，是目前增材制造领域综合性能的钢种之一；

工艺参数：高能量密度、适中扫描速度，保证致密度≥99.5%，避免孔隙、未熔合；
支撑设计：薄壁、高深腔必须加支撑，该材料强度高、内应力大，不加支撑易翘曲、崩角；
打印后不直接时效：打印态硬度低、好加工，先粗精加工，再做时效处理；
三、机加工（车 / 铣 / 磨）关键注意
分两步加工
打印态：硬度低（30–35HRC），粗加工、精加工一次性做完
时效后：硬度 50–54HRC，极难切削，只能轻微精修、打磨
刀具选择：用硬质合金刀具、陶瓷刀具，禁用高速钢；进给放慢、切削液充足；
切削特点：韧性极高、粘刀，低转速、小切深、多次走刀，避免崩刀、拉毛表面；
螺纹 / 孔加工：尽量打印预留底孔，时效前攻牙；时效后几乎很难攻丝、打孔；
磨削注意：进给量小、勤修砂轮，防止烧伤表面、产生微裂纹；瑞拓美新材料
工艺参数：高能量密度、适中扫描速度，保证致密度≥99.5%，避免孔隙、未熔合；
支撑设计：薄壁、高深腔必须加支撑，该材料强度高、内应力大，不加支撑易翘曲、崩角；
打印后不直接时效：打印态硬度低、好加工，先粗精加工，再做时效处理；
三、机加工（车 / 铣 / 磨）关键注意
分两步加工
打印态：硬度低（30–35HRC），粗加工、精加工一次性做完
时效后：硬度 50–54HRC，极难切削，只能轻微精修、打磨
刀具选择：用硬质合金刀具、陶瓷刀具，禁用高速钢；进给放慢、切削液充足；
切削特点：韧性极高、粘刀，低转速、小切深、多次走刀，避免崩刀、拉毛表面；
螺纹 / 孔加工：尽量打印预留底孔，时效前攻牙；时效后几乎很难攻丝、打孔；
磨削注意：进给量小、勤修砂轮，防止烧伤表面、产生微裂纹；


二、铣削加工参数（时效后 立铣 / CNC）
切削线速度：60～90 m/min
每齿进给：0.03～0.06 mm / 齿
切深 ap：0.2～0.5 mm / 层
径向切宽 ae：≤刀具直径 50%
冷却：必须充足乳化液 / 植物油冷，干烧必崩刀
刀建议：2 刃 / 4 刃整体硬质合金，大螺旋角，排屑槽大
三、车削加工参数（数控车）
线速度：50～80 m/min
进给量：0.08～0.15 mm/r
背吃刀量：0.15～0.3 mm
刀片材质：涂层硬质合金 或 CBN 刀片
工艺：低转速、小切深、多次走刀，不要一刀吃满瑞拓美新材料

18Ni300 合金粉末 制造用料 承力构件防弹配件 抗冲击强度高
