SKD61模具钢-进口日本日立模具钢-热作模具钢

SKD61是一种日本牌号的热作模具钢，对应我国的牌号(GB/T 1299-2000)是4Cr5MoSi V1，是应用广的热作模具钢。

基本信息

中文名称

SKD61

对应美国标准

H13

韩国

STD61

对应德国牌号

X40CrMoV5-1(1.2344)

对应英国牌号

BH13

目录

1介绍

2特性

3使用

4用途

5性能

6成分

7热处理

8深冷处理

9氮化处理

10各国牌号

11力学性能

折叠编辑本段介绍

SKD61，。

对应一胜百牌号:8407

对应韩国牌号:STD61

对应中国牌号:4Cr5MoSiV1

折叠编辑本段特性

● 真空脱气精炼处理钢质纯净。

●球化退火软化处理，切削加工性能良好。

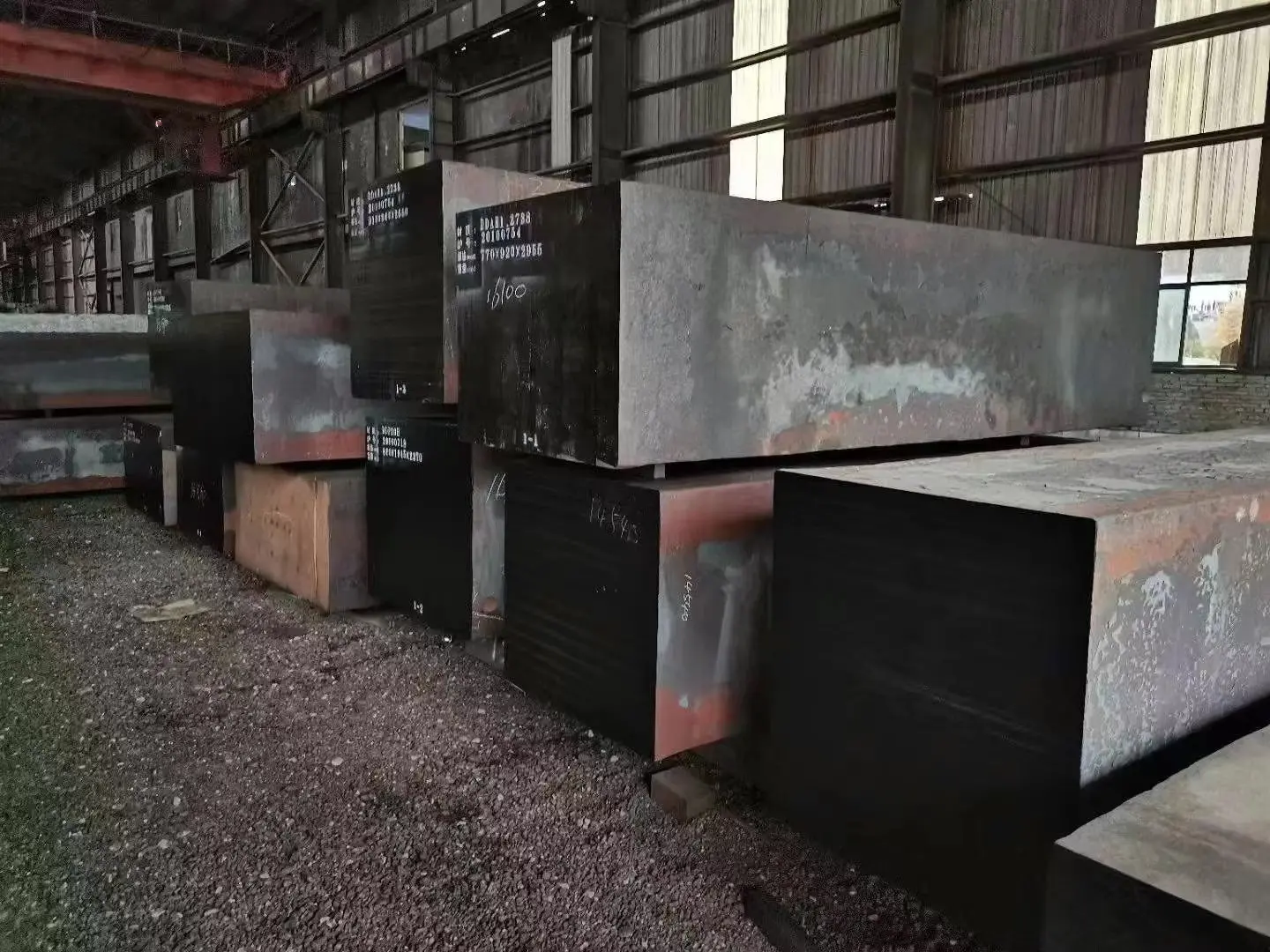

SKD61图片

● 强化元素钒，钼特殊加入，耐磨性极其优异。

SKD61具有良好的韧性与抗高温疲劳性能能承受温度聚变，适宜在高温下长期工作具有良好的切削性能和抛光性能。SKD61经电炉冶炼并经过电渣重熔，钢质更纯净、韧性更好。用途适宜制做铝、锌、铜合金挤压模、压铸模、热锻模、及热剪切刀片等小规格阴亮钢(剥皮、冷拉)材，是制作顶杆、司筒的理想材料 SKD61也适宜制造高产量塑胶模具氮化处理氮化处理可使模具表层获得很好的硬化层组织，对于挤压模具提高耐磨性、抗蚀性，其效果是非常显著的;对于压铸模具氮化处理可显著提高，表面抗蚀性有利于制品快速脱模。

SKD61热作模具钢具有美丽的金属光泽，SKD61系列产品有:SKD61顶针、SKD61导柱、SKD61导套、SKD61司筒、SKD61冲针、SKD61浮生销等精密耐高温零件如图所示:

折叠编辑本段使用

SKD61是一种高碳高铬合金工具钢，热处理后具有很高的硬度及耐磨性，并具有淬透性强，尺寸稳定性好的特点，适宜制作高精度长寿命冷作模具及热固成型塑胶模具。

折叠编辑本段用途

厚度不大于2MM薄板材，高效落料模，冲载模及压印模。

各种剪刀，镶嵌刀片，木工刀片。

螺纹轧制模和耐磨滑块。

冷镦模具，热固树脂成型模。

深拉成型模，冷挤压模具。

汽车发动机模具。

折叠编辑本段性能

SKD61硬度:

在热处理之前SKD61约HRC15~20 (HB200~230)

热处理后硬度:内部HRC40°~45°表面HV1000±100

SKD61的密度是7.85g每立方厘米

TD处理后硬度:内部HRC40°~45°表面HV2500以上

折叠编辑本段成分

SKD61化学成分(质量分数)如下(%):

SKD61系列产品

C: 0.32~0.42

Si: 0.8~1.2

Mn: ≤0.50

Cr: 4.50~5.50

Mo: 1.00~1.50

V: 0.8~1.2

S: ≤0.03

P:≤0.03

折叠编辑本段热处理

淬火:

阶段预热:500~550℃

第二阶段预热:750~800℃

吹风冷却或高压气体冷却等，100~150℃入回火炉。

回火:

预热:300~350℃

回火加热:550~680℃

空气冷却到室温，回火三次。淬火温度1000~1050度，硬度50~55HRC，热处理变形小，表面可渗氮氮化处理，使加工出来的产品具有更好的耐磨性。

折叠编辑本段深冷处理

为获得高的硬度和尺寸稳定性，模具在淬火后立即深冷-70至-80℃，保持3-4小时，在回火处理，经深冷处理的工具或模具硬度比常规热处理硬度高1-3HRC。形状复杂及尺寸变化较大的零件，深冷处理有生产开裂的危险

折叠编辑本段氮化处理

模具或工件经氮化处理后，表面形成一层具有很高硬度和一定耐腐蚀性的硬化层组织。

折叠编辑本段各国牌号

中国商品名:4Cr5MoSiV1

美国商品名:H13

德国商品名:X40CrMoV51

日本日立商品名:DAC

日本大同商品名:DHA1

折叠编辑本段力学性能

硬度 :退火,235~205HB,淬火,≥50HRC
