蔡司三坐标测量机Contura精度量程等参数性能详细

蔡司Contura系列涵盖多个细分型号（如Contura G2、G3、9126 VAST XTR Gold等），不同型号参数略有差异，以下为全系列通用核心参数及主流型号关键参数，精准贴合工业用户选型需求：

一、核心测量性能参数

• 测量精度：基础精度≤1.5μm（1.5+L/350 μm，L为测量长度，单位mm）；高端配置（搭载VAST XT gold探头）精度可达0.3μm

• 分辨率：0.001mm（1μm），可精准捕捉微小尺寸偏差

• 测量范围（主流型号）：X轴 500-1200mm，Y轴 500-1000mm，Z轴 500-800mm（可根据需求定制更大测量范围）

• 长度测量误差：MPE_E（长度测量大允许误差）≤0.9+L/333 μm；MPE_P（探测球大允许误差）≤0.5 μm

• 测量速度：点测速度≤500mm/s，扫描速度≤200mm/s，兼顾精度与效率

• 重复性：≤0.3μm（高端配置），确保多次测量数据的一致性

二、机械结构参数

• 机身结构：桥式/悬臂式模块化设计，高刚性花岗岩工作台，抗振动、抗变形

• 导轨类型：空气轴承导轨，无摩擦传动，运动平稳，减少测量误差

• 驱动方式：伺服电机驱动，定位精度高，运动噪音低

• 机身重量：根据型号不同，约800-2000kg

• 外形尺寸：根据测量范围不同，约1500×1200×1800mm-2500×1800×2200mm

三、探头系统参数

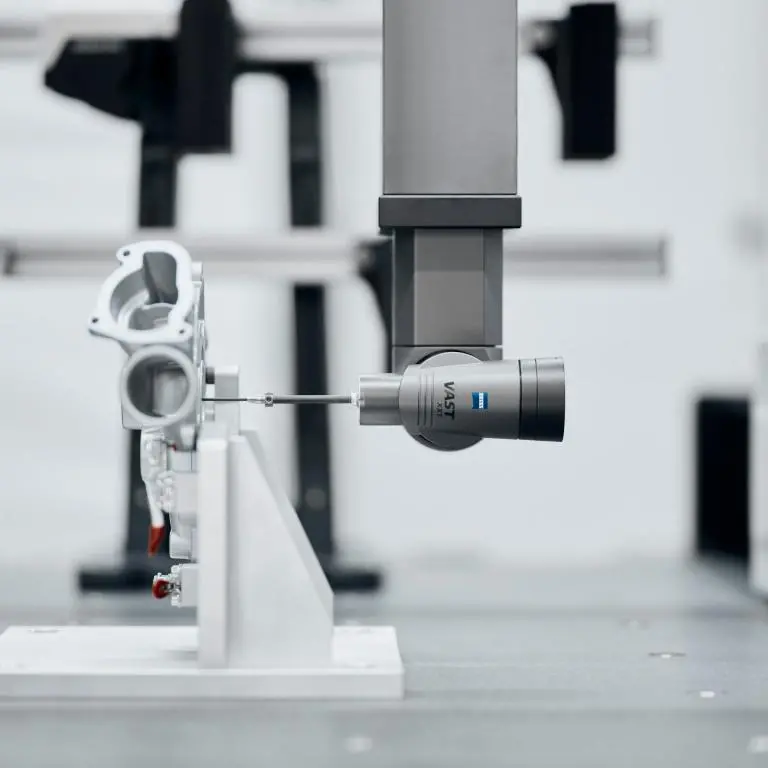

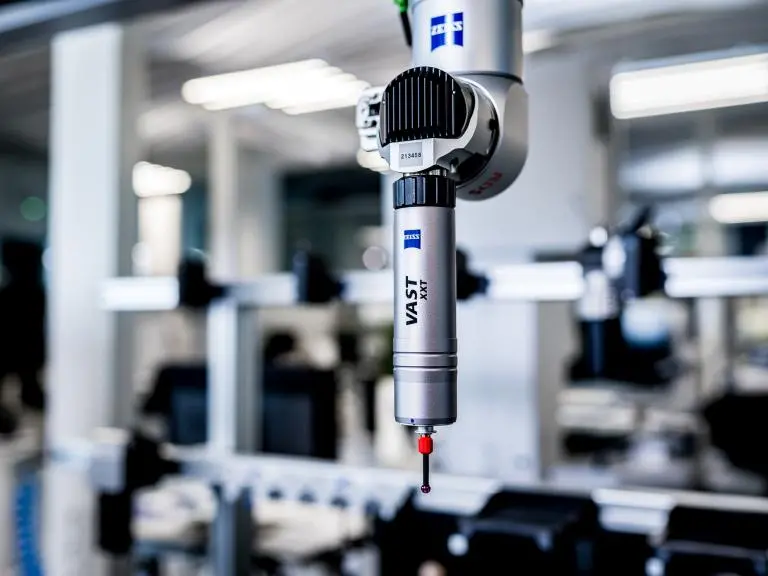

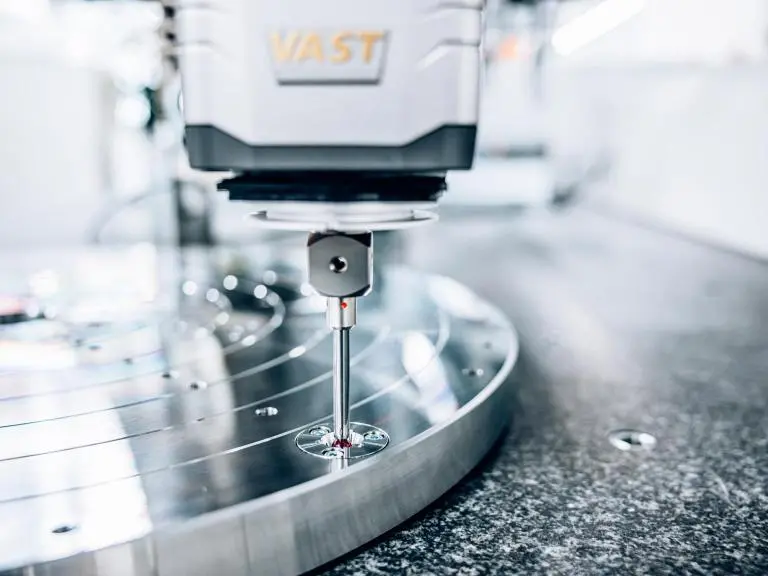

• 探头类型：可配备VAST XXT、VAST XT gold、VAST XTR gold等多种扫描探头，支持接触式点测、线扫、面扫；可选配LineScan、ViScan光学探头，实现多传感器融合测量

• 探头座：可选RDS关节式探头座，20,736个角度位置，灵活适配复杂零件测量

• 探针规格：小探针直径0.3mm，可根据测量需求更换不同规格探针，支持快速更换系统

• 测力范围：0.01-0.13N，低测力设计，避免损伤敏感样品与微小零件

四、软件系统参数

• 标配软件：CALYPSO智能测量软件，支持CAD模型导入、自动路径规划、实时数据比对、误差分析与报告生成

• 可选软件：GEAR PRO齿轮专用测量软件、ZCAT数据处理软件，适配不同行业专项测量需求

• 数据接口：支持USB、Ethernet接口，可连接电脑、打印机、云端服务器，实现数据导出与共享

• 操作语言：支持中文、英文、德文等多语言，适配国内用户操作习惯

五、环境适应参数

• 工作温度：18-22℃（标准），可选高温选项，适配更宽温度范围

• 相对湿度：40%-60%，无冷凝

• 电源要求：220V±10%，50Hz，功率根据型号不同约1.5-3.0kW

• 振动要求：≤5μm（峰峰值），避免强振动环境

蔡司Contura三坐标测量机以精准的参数、的性能，成为工业质控领域的设备，而昆山友硕的专业服务，更让这份精密赋能触手可及。作为蔡司官方授权代理，昆山友硕在长三角、珠三角设立了区域技术服务中心，为Contura系列用户提供24小时响应的运维支持，依托与蔡司原厂的深度合作，可快速调配原厂配件，实现48小时内上门维修，彻底解决进口设备维护周期长、售后响应慢的痛点；昆山友硕聚焦汽车制造、模具加工、半导体等特色领域，开发行业定制化测量解决方案，结合Contura的测量数据，为用户提供工艺优化建议，助力用户提升产品良率与生产效率；昆山友硕还与高校、科研院所建立联合实验室，推动Contura设备的技术迭代与应用拓展，搭建起“设备-技术-服务”的生态闭环。

精密质控，决胜未来；专业赋能，共赢发展。蔡司Contura三坐标测量机，以百年德国匠心铸就工业测量精度，凭借高精度、高灵活、智能化的核心优势，助力企业突破质控瓶颈，降低生产成本，提升核心竞争力；而昆山友硕作为蔡司官方授权代理，以近20年的行业经验与专业服务，架起德国精密科技与中国用户之间的桥梁，让每一台Contura设备都能发挥大价值，为企业的高质量发展保驾护航。

无论是深耕汽车、航空航天等高端制造领域，追求的测量精度；还是立足中小型制造企业，寻求高效、便捷的质控解决方案，蔡司Contura三坐标测量机与昆山友硕的强强联合，都将成为你可靠的伙伴。选择Contura，选择昆山友硕，便是选择了精密、高效与安心，从此告别质控难题，解锁工业制造高质量发展的新可能。
