找注塑模具防护帘 塑料产品挡帘 伸缩卷帘厂家

注塑机/模具防护帘 塑料产品挡帘 伸缩卷帘

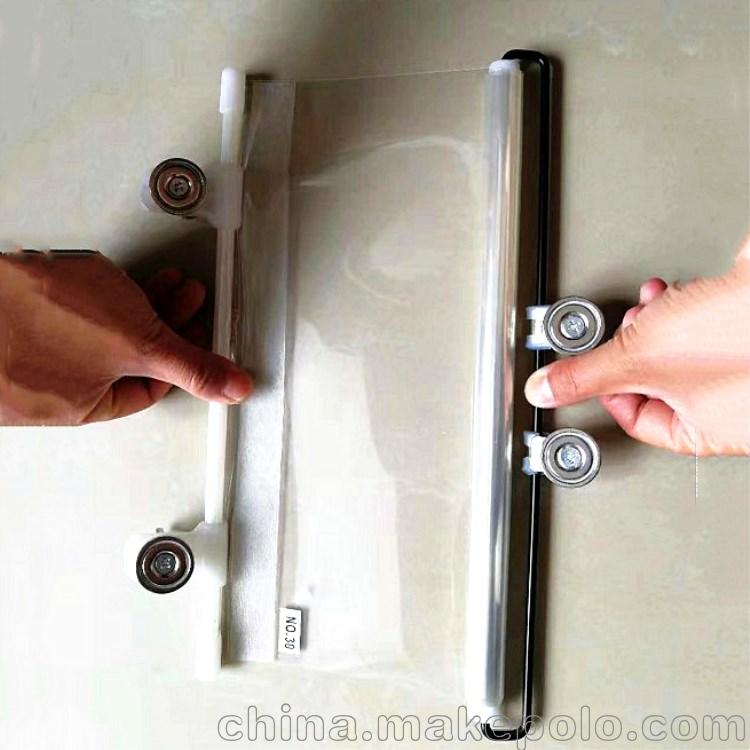

一种注塑模具用防护帘，包括旋转轴、支架、防护膜及定轴。所述防护膜两端分别连接在旋转轴及定轴上，材料是透明PET。所述旋转轴截面为内部面有突起的圆环，旋转轴两端设有固定盖，所述固定盖中间设有通孔。

所述定轴两端设有轴盖，所述轴盖侧壁设有人字形裂口。定轴截面外部为圆形；内部为三孔结构。

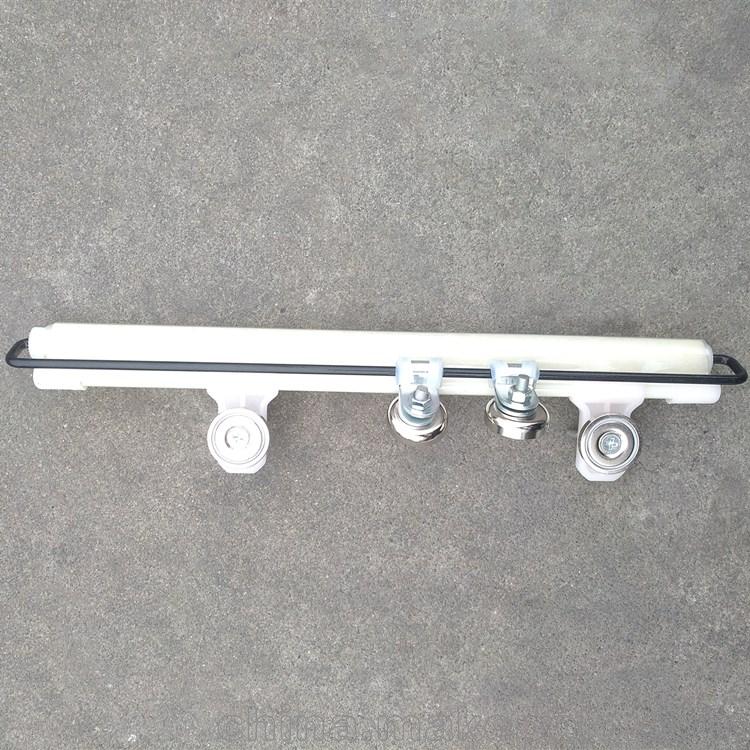

所述旋转轴设置在支架上，且与支架之间设有发条，所述支架表面有做喷漆处理，所述支架包括主体，所述主体的截面为圆形结构。所述主体上固定金属线卡处的截面为多边形结构。

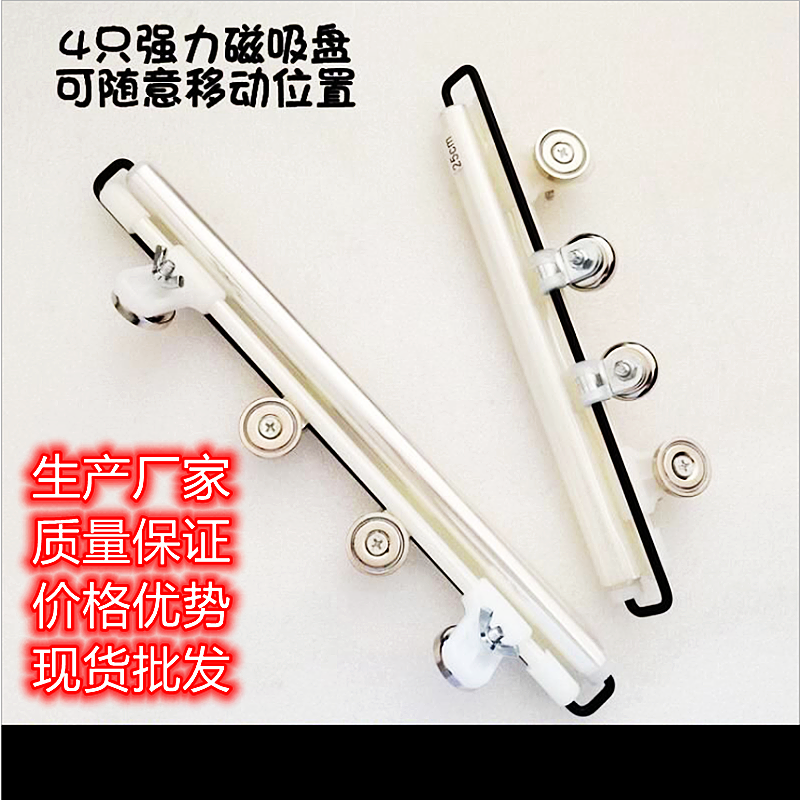

所述支架与定轴上分别设有磁吸盘，所述磁吸盘包括磁铁及安装罩，所述磁铁置于安装罩内，且磁铁与安装罩之间设有缓冲带。

所述磁吸盘与定轴之间通过轴套连接，所述轴套包括C型固定槽，轴套一端通过C型固定槽卡置在定轴上，另一端通过螺栓固定连接磁吸盘。

所述磁吸盘与支架之间通过金属线卡固定连接，所述金属线卡与支架之间设有橡胶片，所述磁吸盘与金属线卡之间通过螺栓固定。

所述螺栓固定是磁吸盘7通过垫片、螺丝及螺母连接固定，缓冲带分布在磁铁一周。

所述旋转轴、固定盖、定轴、轴套、轴盖的材料是ABS。

由于采用了上述技术方案，一种注塑模具用防护帘会随着模具的开合来收放防护膜，能有效阻止塑料在生产中，于开模阶段时飞溅弹出，滑落在机台滑轨和格林柱上，以及机器缝隙和地面，从而降低产品不良率，保持工作台及地面干净整洁，减少成本，提高工作效率。
