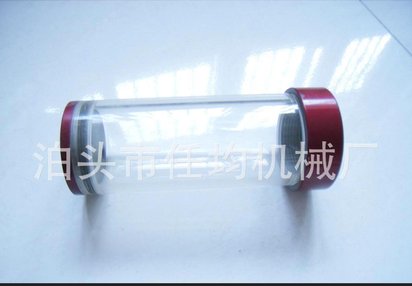

样品图片

注塑模具结构：1）加强筋
（1）為了确保制品的强度和刚性﹐又不使塑件壁厚﹐可在塑件适当的部位设置加强筋﹐防止变形﹐在某些情况下﹐还可以改善成形中塑料流动的问题。
（2）加强筋的厚度不可超过塑件的50%﹐通常大约在20%左右
（3）加强筋应比塑件的平面低

2）.孔
（1）孔的周边容易產生熔接痕﹐降低了塑件的强度﹐注意﹕孔与孔﹑孔与塑件之间的距离一般应取孔的两倍以上
（2）孔的边缘可用凸台加强孔的强度
（3）盲孔的深度不可超过孔径直径的4倍
（4）螺丝孔特别应注意孔强度﹐孔径的尺寸大小。如果孔径太大打入螺丝后会有打滑的现象，如果孔径太小则会有打不入螺丝或打爆螺丝柱。
（5） 孔柱太长（高）应注意模具排气不良
（6）孔径的深度最好是不超过孔径的8倍
（7）带有台阶的孔﹐型芯分别固定在定﹑动模两侧﹐很难保証同心度﹐而且在两个型芯的接合位易產生毛边﹐所以应将任一方的型芯（孔径）增大0.5MM以上﹐由另一端的导向成形

3）.模具的嵌件﹑行位﹑斜顶
模具的嵌件﹐行位和斜顶通常都是镶在模具的动模上﹐如果嵌合的不严密就会有毛边。

热塑性塑料注塑成型这种方法即是将塑料材料熔融，然后将其注入膜腔。熔融的塑料一旦进入模具中，它就受冷依模腔样成型成一定形状。所得的形状往往就是最后成品，在安装或作为最终成品使用之前不再需要其他的加工。许多细部，诸如凸起部、肋、螺纹，都可以在注射模塑一步操作中成型出来。
