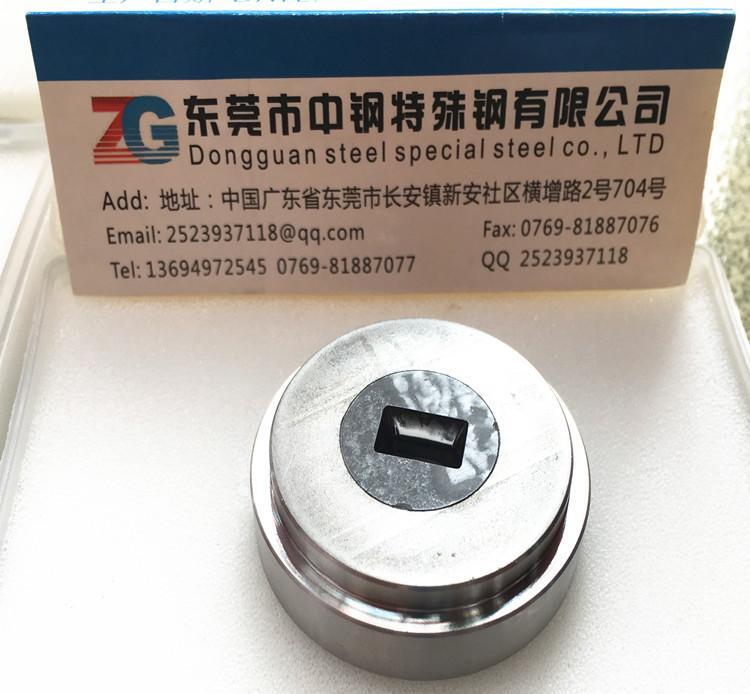

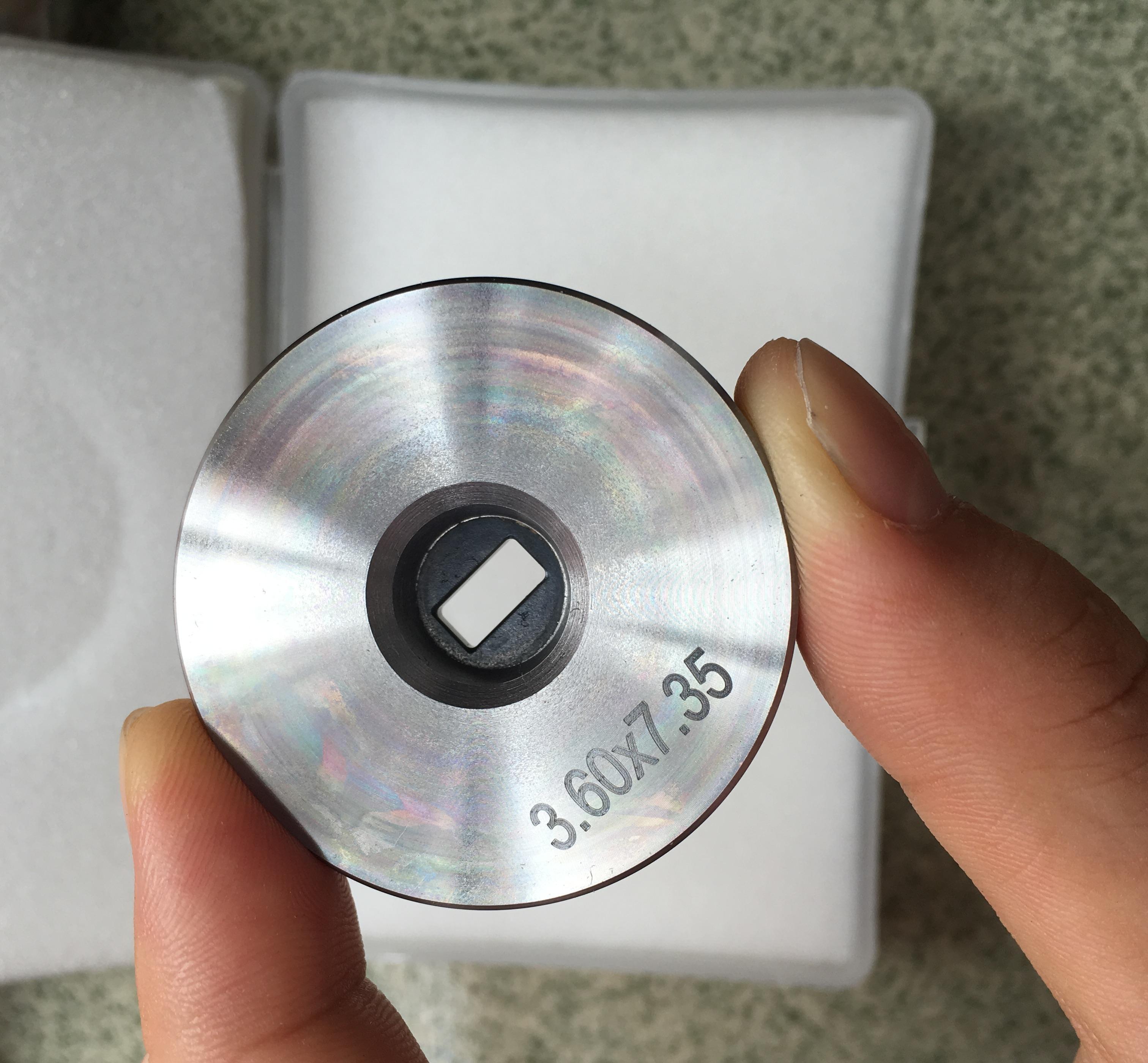

供应钻石正方拉丝模 进口聚晶拉丝模
产品详情 品牌：中钢 型号：聚晶拉丝模 模具材质：聚晶金刚石模 作用对象：不锈钢 适用范围：电子 质量体系：ISO9001 加工定制：是 主要加工设备：优 加工设备数量：长期供应 加工能力：优 模具寿命：长期 外形尺寸：10mm 重量：5kg 密度：2.5 尺寸：来图订做 价格：来电咨询 周期：3天 颗粒度：细颗粒 钻
10.00
库存 999
- 品牌：中钢
- 型号：聚晶拉丝模
- 模具材质：聚晶金刚石模
- 作用对象：不锈钢
- 适用范围：电子
- 质量体系：ISO9001
- 加工定制：是
- 主要加工设备：优
- 加工设备数量：长期供应
- 加工能力：优
- 模具寿命：长期
- 外形尺寸：10mm
- 重量：5kg
- 密度：2.5
- 尺寸：来图订做
- 价格：来电咨询
- 周期：3天
- 颗粒度：细颗粒

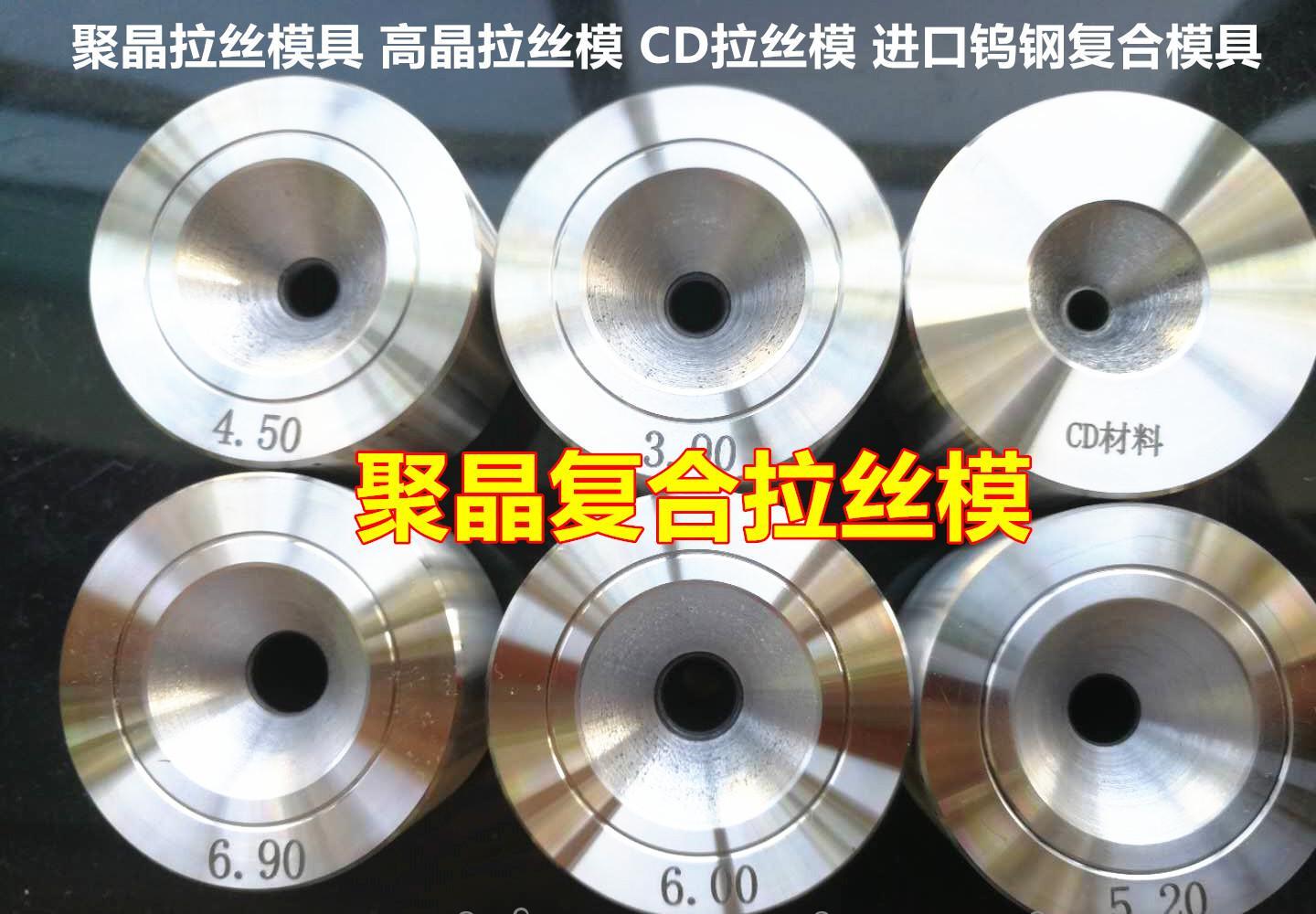

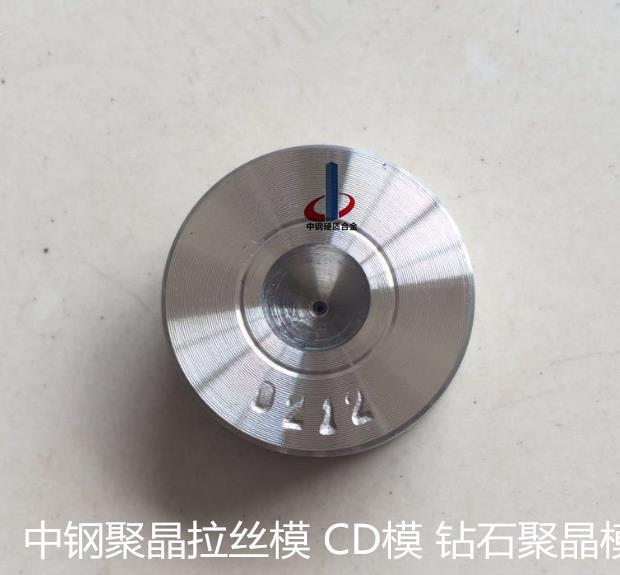

钻石正方拉丝模 进口聚晶拉丝模中钢专业生产进口聚晶拉丝模，钻石拉伸模具
进口聚晶拉丝模（线眼）选用美国康派克斯、英国戴比尔斯进口钻石为材料，具有质地均匀，耐磨性强，光洁度高，精密度高、使用寿命长等优点，在长时间拉丝过程中可保证线材的表面光洁度和准确度。
适用范围
软线用拉丝模
线材：电线电缆、铜丝、铜包钢丝、铜包铝丝、铝丝、铝镁合金等。
硬线用拉丝模
线材：铁线、不锈钢线、镍线、铬线、钼线、钨线、铜包钢线、切割线等。
制作范围:
孔径（mm） | 公差（μm） | 圆度（μm） | 外壳尺寸（标准规格） | |
外径（mm） | 厚度（mm） | |||
φ0.050~0.099 | 1 | 0.5 | 25 | 8 |
φ0.100~0.499 | 2 | 1 | 25 | 8 |
φ0.500~0.999 | 2 | 2 | 25 | 10 |
φ1.000~1.999 | 4 | 3 | 25 | 12 |
φ2.000~5.0000 | 6 | 4 | 30 | 15 |
其他外壳尺寸及孔径公差客户可指定,本公司亦可供应
各种线材标准孔形设计如下:(客户亦可自行设计孔形)
线材 | 硬线用 | 软线用 | |||
部位名称 | 不锈钢 | 铜包钢 | 钨、钼 | 铜线 | 铝线 |
入口 | 80° | 80° | 80° | 80° | 80° |
润滑角 | 35° | 35° | 35° | 35° | 35° |
压缩角 | 14°±2° | 14°±2° | 12°±2° | 16°±2° | 18°±2° |
平行区 | 0.2D~0.5D | 0.2D~0.6D | 0.2D~0.8D | 0.2D~0.5D | 0.2D~0.5D |
减压角 | 25°±5° | 25°±5° | 25°±5° | 25°±5° | 25°±5° |
出口 | 60° | 60° | 60° | 60° | 60° |
工业产品 拍前 請联系客服！！
