外导柱组件LMJH- 商品批发价格 厂家供应 模架导向组件
产品详情 品牌：匠盾 型号：LMJH32-190 类型：导向元件 适用模具类型：连续模 加工定制：加工定制 表面硬度：58～62HRC° 公差范围：0.003以内mm 模具材质：SUJ2 /珠套：POM 外形尺寸：32*190mm 导柱尺寸：32*190 导套尺寸：40*55*100 珠套：32*90 弹簧：32*14
118.00
库存 999
- 品牌：匠盾
- 型号：LMJH32-190
- 类型：导向元件
- 适用模具类型：连续模
- 加工定制：加工定制
- 表面硬度：58～62HRC°
- 公差范围：0.003以内mm
- 模具材质：SUJ2 /珠套：POM
- 外形尺寸：32*190mm
- 导柱尺寸：32*190
- 导套尺寸：40*55*100
- 珠套：32*90
- 弹簧：32*140
品牌 匠盾

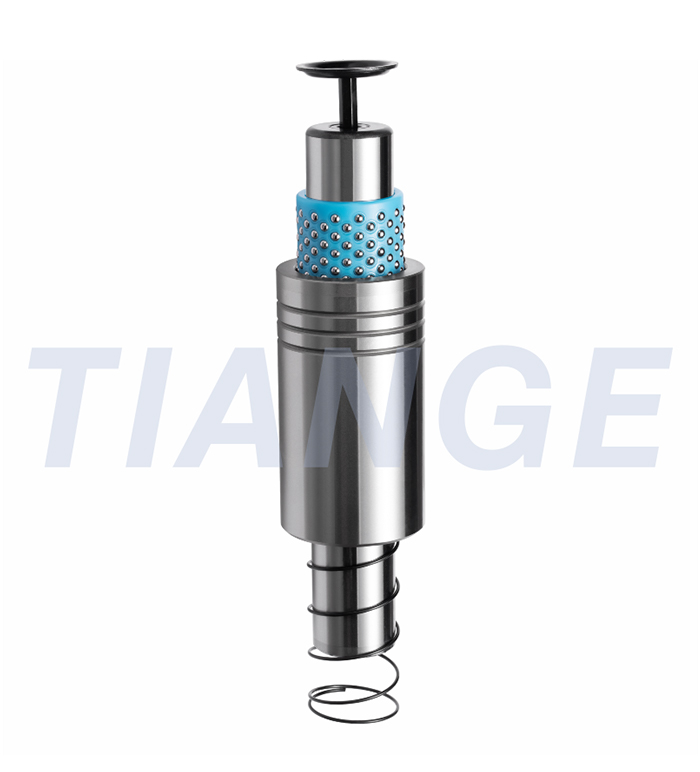

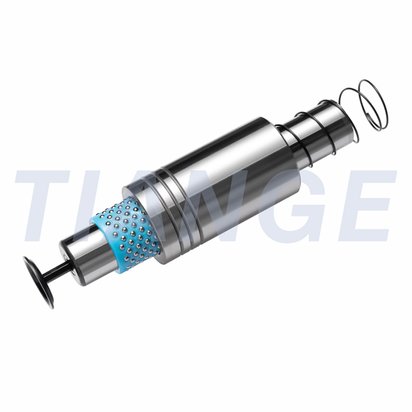

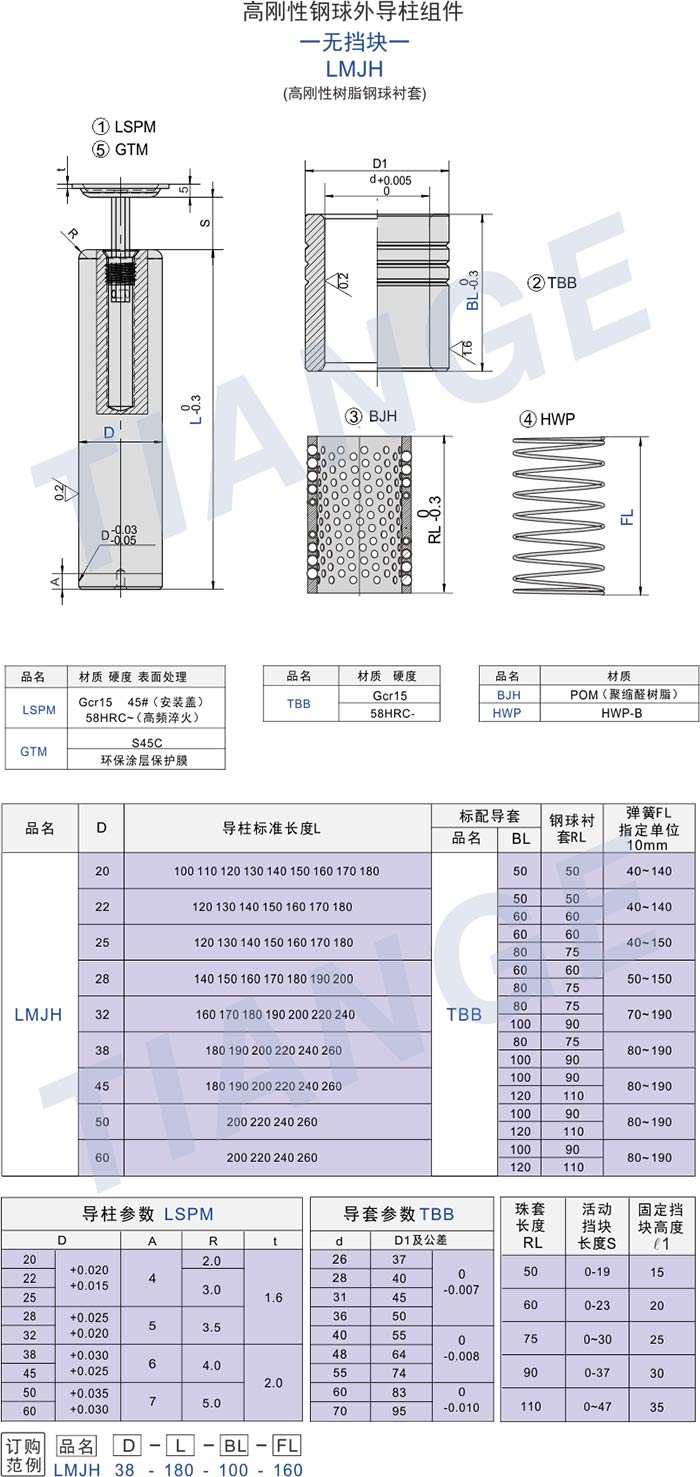

高刚性树脂钢球导柱组件 LMJH
这款滚珠外导柱组件是模架用导柱组件，是安装在冲压模具的模架上，起模具外导向作用。整套产品由导柱，导套，珠套和弹簧组成。
1.装卸型模架用导柱组件与压入型导柱组件不同，是通过法兰部的安装来固定导柱。
2.可根据客户的要求任意选定各单品（包括：导柱，导套，衬套，弹簧）的尺寸和类型
3.为防止模具使用中衬套飞出，有可动挡块，固定挡块供您选择。
1.有库存1~2发货；97%以上的型号备有大量库存；
2.可非标定制5~6天发货，
3.米思米标准，盘起标准....均可定制
4.数量>500另询交期
5.交期稳定；
6.获得IATF/TS16949和ISO9001：2000品质证书，严格按照管理体系 进行产品质量管控。
外导柱组件的安装方法
导柱&导套的安装孔应在其他孔加工全部完成并消除加工应力
（上下面的重新研磨等）后，用镗床或坐标磨床进行加工。为了确定上模与下模的基准，可加工临时定位孔，然后用基准棒定位。
导柱的安装
清扫安装孔后，紧固螺栓，固定导柱。
同时使用多个滚针导柱组件时，将多个导柱中的1个导柱的基准面错开90°，可防止模架装配错误。
确认导柱的垂直度。（0.01mm/100mm以下）
请使用油压等方式缓慢插入导柱。如果用锤子敲击插入可能会造成导柱的折弯和变形。
导套的安装
将导柱插入导套（滚针导套请对准配合标记与记号）。
将平行块放置在下模座上，再装好上模座。
滑动导套，确认有无干扰。
用溶剂洗净粘接面上的油垢及污物，在导套的粘接槽中灌入厌氧性粘接剂（建议使用LOCTITE 638），再插入安装孔。请将粘接剂固化，以免导套从上模座中弹出（常温下3~6小时）。
97%以上的型号备有大量库存；交期稳定！
