日本THK线切割机十字导轨CSR15S SCR15S微型十字导轨MX7WM

日本THK线切割机十字导轨CSR15S SCR15S微型十字导轨MX7WM

辛130-0651-6723

特长

钢球沿着LM轨道和LM滑块上经精密加工而成的4列滚动面进行滚动；通过球保持器与组装在LM滑块上的端盖板，使钢球列作循环运动。

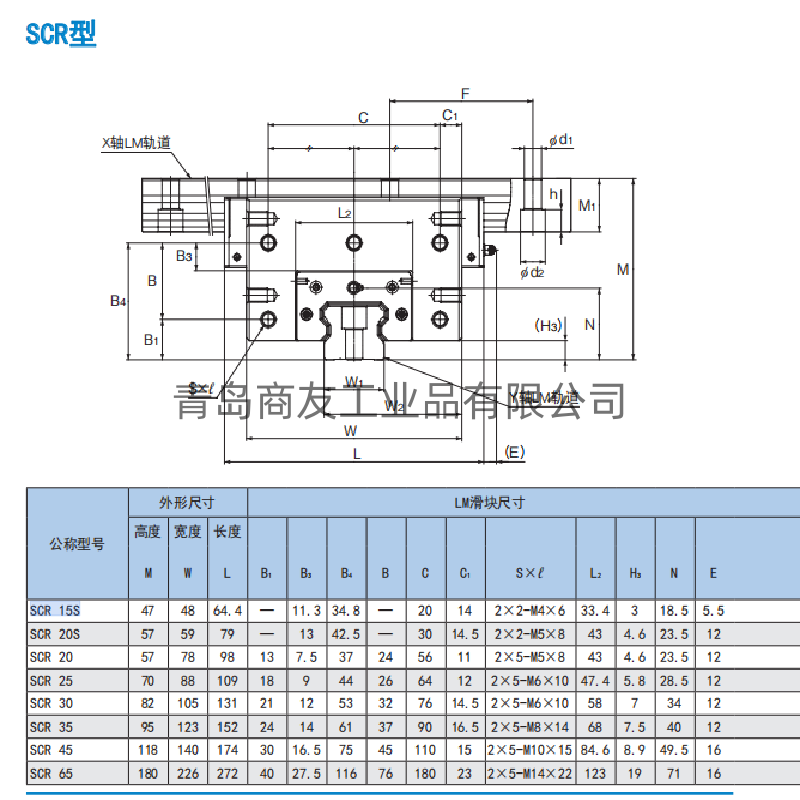

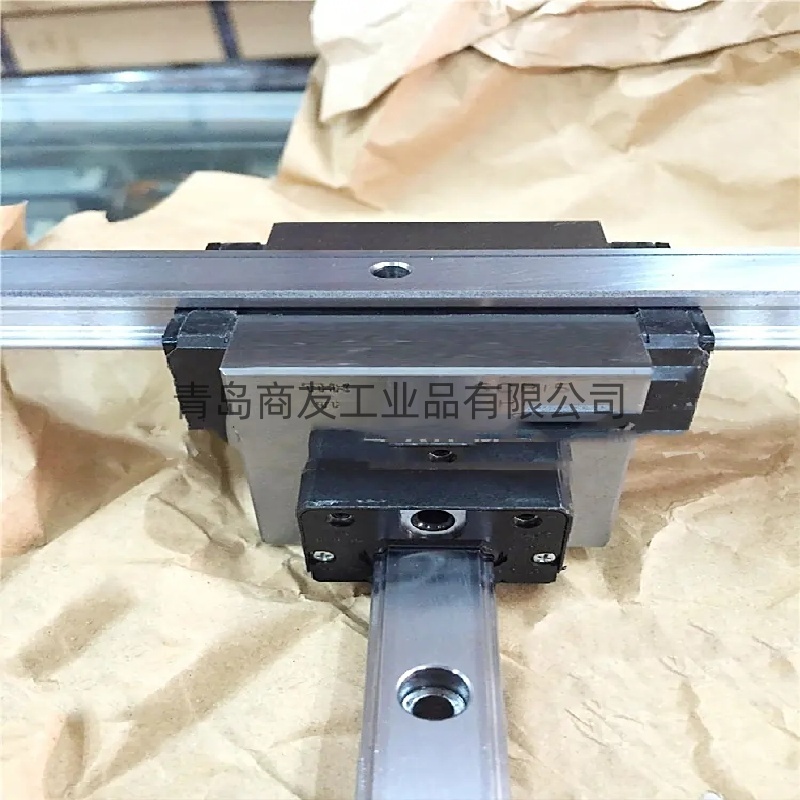

本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的直线运动系统,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。
【4方向等负荷】
为使LM滑块上的4个作用方向（径向、反径向和侧向）均具有相同的额定载荷，各钢球列被设计成按接触角45°配置，因此无论何种姿势都可以使用,用途广泛。
【高刚性】
因钢球的配置是采用具有良好平衡性的4列排列,所以力矩强劲,既能够施加预负荷提升刚性,又可获得顺畅的直线运动。
与背面结合并用螺栓固定的以往的LM滑块相比,这种LM滑块具有更高的刚性。所以,适合于用来构建要求高刚性的X-Y工作台。
【小型化】

本LM滚动导轨具有与球保持器型LM滚动导轨SHS型相同的内部结构,2根LM轨道呈交叉状背面结合直交,形成一体。由于只需SCR型便可构成直交的LM滚动导轨,因此不需要以前的滑动座架,X-Y运动的结构得到简化,使小型化成为可能。

THK重负荷导轨HSR30R2SS+1720L-II、THK食品机械专用导轨HSR15R2UU+510L-II、THK高刚性直线导轨HSR15R2UU+450L-II、THK自润滑导轨HSR35C2QZSS-560L，THK重负荷导轨HSR35C2QZZZ+1020L-II、THK高刚性直线导轨HSR25C2QZSS-640L、THK原装直线导轨SHS30LV2QZSS+680LF、日本THK直线滑轨SHS25C2QZZZC0+640LF-II批发零售、SHS25C3QZZZC0+760LF 、THK直线导轨SHS25C4QZZZC0+940LPF-II原装进口、THK滑动线轨SHS25C2QZZZC0+380LPF-II、日本THK夹爪导轨HSR15R1SS+180L、日本进口THK滚柱滑轨SRG20XV、THK推荐型号SHS30LV1KKHH、THK机床专用线轨SVR65C4QZTTHHC0+10700LPT-III、自润滑导轨SVR65R4QZTTHHC0+4640LPT-II、THK加长滑块线轨SHS30LV1QZKKC1、 THK宽度线轨HRW35CA2UU+3300LT拼接导轨、THK宽幅导轨HRW21CA2UUC1+200L、THK机床导轨SRG35C2SSC1E+680LP-II、THK推荐型号SRG55C2SSCIE+1500LP-II、THK自润滑线轨HSR30C4QZSS+2000L、日本THK分离式滑轨GSR35T4SS+2000LK、THK高精度双维一体线轨4SCR25QZKKHHC0+1200/1000LP、THK微型直线导轨2SRS9XMUUC1+115LPM-II、THK老款微型线轨2RSR7WMUU+130LM、THK紧凑型导轨2SRS9MUUC1E+115LPM、原装 THK低温不锈钢线轨2SRS9MUUC1+95LPM、THK保持器直线导轨2SRS12MSSC1+220LPM、THK耐腐蚀线轨HSR35R4SSC0FM+720LHF-II、THK滚柱导轨SRG45LC2SSC0+850LP、日本THK滑轨SRS9XMSS+55LM、进口THK微型滑块2SRS7WNSS+110LM、THK标准不锈钢线轨SRS9XMSS+69LM、​
