苏州光微DK7740高精密中走丝、全线轨、高精度、低粗糙度线切割机
产品详情 品牌/型号：超光/DK7740MEC Z轴行程：200 输入电压：220/380V 走丝速度：4-12m/minm/min 最大切割厚度：200（mm）mm 加工精度：±0.005mm 锥度：6 型号：DK7740MEC 适用行业：通用 最大承重：600Kg 工作台面尺寸：500*785mm 品牌：超光 控制
7.20
库存 999
产品详情
- 品牌/型号：超光/DK7740MEC
- Z轴行程：200
- 输入电压：220/380V
- 走丝速度：4-12m/minm/min
- 最大切割厚度：200（mm）mm
- 加工精度：±0.005mm
- 锥度：6
- 型号：DK7740MEC
- 适用行业：通用
- 最大承重：600Kg
- 工作台面尺寸：500*785mm
- 品牌：超光
- 控制箱重量：200KG
- 最大加工电流：8（A）A
- 电极丝直径范围：0.10-0.22mm
- 最大加工速度：180（mm/min）mm/min
- 最大功耗：2KVAkw
- 控制系统：BSG-XP
- 工作台行程（X*Y）：400X500
- 最大切割斜度/工件厚度：±3°/100
- 工作台承受重量：600KG
- 控制箱装箱尺寸：1.4*1.6*1.9
- 主机重量：1800kg
- 主机装箱尺寸：1930*1600*2250
- 机床导轨：直线导轨
图片展示：
主要用途及适用范围:
|  | 电火花线切割机床采用电极丝（钼丝、钨钼丝）作为工具电极，工作液作为介质，在高频脉冲电源的作用下，工具电极和加工工件之间形成火花放电，放电通道瞬间产生高温，使得工件表面熔化甚至气化，线切割机床通过X-Y拖板和U-V拖板的运动，使得电极丝沿着预定的轨迹运动，从而达到加工工件的目的。 |
该机床具有造型美观、结构新颖、性能优越、操作方便等特点，同时刚性好、切削力小、承重量大、运动平稳、操作安全可靠。适合加工高精度、高硬度、高韧性的导电金属模具，样板及形状复杂的零件，特别适合加工冷冲模、挤压模、塑料模、滚齿刀、精密零件(包括大锥度、等锥、不等锥、上下异形等复杂面)及大载荷和大厚度的大型模具。
 |  |
该机种广泛应用于模具、电子仪器、精密机械、汽车零部件、军工等部门。配置的大锥度极大拓展了线切割机的加工范围，针对塑钢门窗异形材成型模具，铝合金门窗异形成型模具、汽车零部件、电视机、洗衣机等家用电器外壳塑成模具。 |  |
| 锥度装置：安装在线架上，通过驱动步进电机使锥度装置在U、V轴方向上移动，与X、Y轴配合完成四轴联动。 | 线架结构：采用C型结构，钼丝的张力始终保持在其正常的受力范围内；上下悬臂导轮数目相同，钼丝受力均匀，无论加工厚薄工件均不易断丝。 | 工作台：工作台带有T型槽，台面上配备夹具，适用于各类工件的装夹。 |
| 运丝部件：运丝筒采用轻型钢质材料，平稳度高、耐磨抗腐蚀，换向装置采用光电接近开关控制往复旋转，提高工件的加工精度、光洁度，减少断丝现象。 | 床身：采用高强度铸铁（HT250）成型的基座，为机床的承重部件。宝时格的铸件体都采用树脂砂铸造技术铸造(慢走丝铸件就采用此技术),两次高温退火处理，确保机械精度的恒久不变，且承载力优于国内同类机型。 | 导轨及丝杆：采用精密V型钢轨或直线导轨和精密级滚珠丝杠机构。 |
控制柜
|
|
冷却系统
|
|

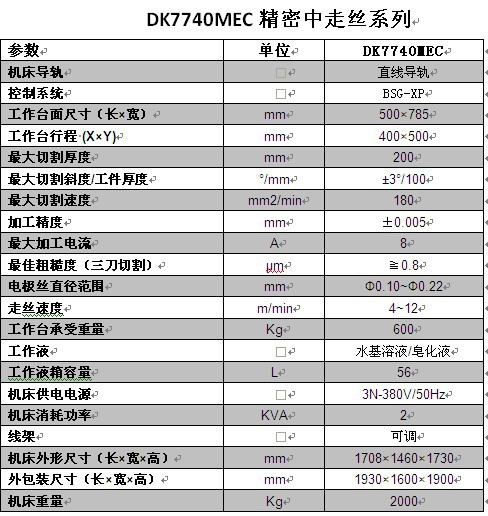

技术参数表

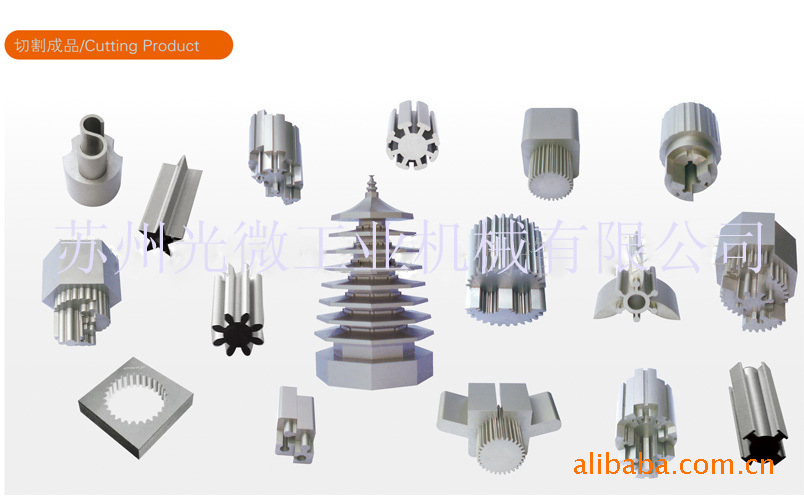

切割成品式样图片展示
工厂实地拍摄图 效果
