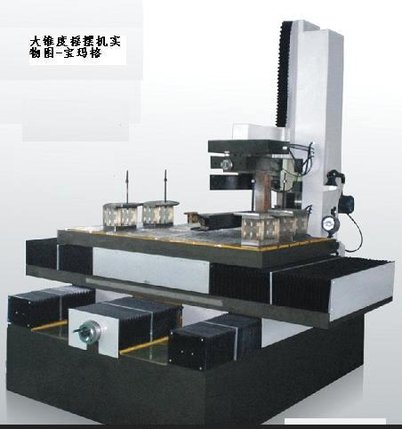

供应DK7763标准型线切割机

（一）机械部分

1，

机床床身的先进设计

床身有限元分析优化，机械结构平衡性优异；三维立体造型，床身以箱型结构设计与周密肋骨支撑，具有良好的刚性，受力均匀，热平衡性好，精度稳定，重量更重，稳定性更好。F型机械结构经过数年客户反馈信息的改进，实现了最简单的人性化操作，技术等级高，易维护保养。

2

树脂砂精密铸造的整体床身

选用优质的铸铁，床身厚、刚性好、不易变形；且整机铸件经过时效消除内应力，确保最佳刚性，与精度持久性，在精加工环节中，每个铸件加工前都经过无破损彻底检查。目前使用寿命已经延长至10年以上。

3

20洛生碳錾火V型滚动硬质导轨

淬火硬钢导轨都经过自然24个月以上时效处理，以达到零变形及各个方向上的满承载能力，其刚性强，摩擦阻力小，无爬行现象，耐磨性好，精度保持性好，所需牵引力小，运动灵敏度高，润滑简单，可长时间安全运行。

4

军工品质滚珠丝杠（北方机械）

选用高精密螺母滚珠丝杠副，军工品质C3级，精度佳，耐磨损；实现高灵敏度传动，提高和保持机床加工精准度，延长使用丝杠周期，降低机床维护成本。

5

运作电机

高灵敏，稳定型五相十拍步进电机，配合丝杠最小当量，精准运作钼丝切割位置。

6

便捷工作台

移动式双条板工作台支架夹具，有利于工件装夹,减少功耗。

‚采用四面可拆解式挡水罩或选用环保型金属双开门式挡水罩。

7

全自动润滑系统

便捷的油路润滑方式，润滑时间根据工作环境随时调整，自动报警装置，安全可靠，维持机械运动起到充分的润滑,更好的保持机床精度和延长机床使用寿命。

‚导轮轴承配装免维护润滑脂系统，延长导轮轴承精度使用期。

8

导丝装置

有效消除表面条纹，提高加工Ra值（即，表面粗糙度）。随机标配红宝石镶金刚石长时间耐用眼膜（保持精度使用时间＞2000小时，市场一般红宝石眼膜保持精度使用时间＜200小时）

9

锥度结构

“精密平移式小锥度结构”应用于所有标准机台，可实现0-6度的小锥度切割，四轴联动。

10

实用新型防护机台

1）标配工作台挡水开关门结构防水罩壳，密封性好，无渗漏水现象，使用方便

2）5μm，XY轴光栅数显 辅助定位。

（二）电器部分

11

先进的模块化设计的电路系统

机床电器、高频电源、数控系统，科学整合。整机结构紧凑，布局合理，抗干扰性强，可靠性好，环保、节能、符合人机工程学规范，强调易人性化标准。

12

高性能、大功率脉冲电源

有效实现高效率、大厚度加工，并可高效切割各类模具钢、铝材、铜材、铝合金、钛合金，硬质合金、导电陶瓷、超导热材料。

13

专业变频系统

（台安）

线切割工业专用变频器，内置工艺参考数值，实现多级变档要求，稳定、便捷。根据机床操作上丝和不同厚度的工件,自主灵活地选择丝速。

14

严格的电控检测

系统控制板工艺： 全部器件严格老化筛选。满负荷 40℃，连续100小时。冲击负荷 50℃，断续100小时。

15

高标准工业型控制主机
