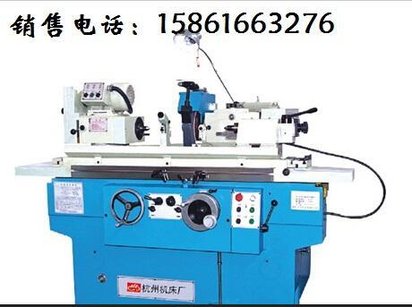

杭州机床厂M1320/HZ型外圆磨床
产品详情 品牌：杭州机床 型号：M1320/HZ 类型：外圆磨床 用途：通用 控制形式：人工 精密程度：普通 自动程度：手动 布局形式：卧式 适用行业：通用 作用对象：五金 最大砂轮直径：400mm 最大磨削直径：320mm 工作台面宽度：100mm 工作台面长度：1100mm 最大工件直径：100mm 最大工件长度：
1.00
库存 999
- 品牌：杭州机床
- 型号：M1320/HZ
- 类型：外圆磨床
- 用途：通用
- 控制形式：人工
- 精密程度：普通
- 自动程度：手动
- 布局形式：卧式
- 适用行业：通用
- 作用对象：五金
- 最大砂轮直径：400mm
- 最大磨削直径：320mm
- 工作台面宽度：100mm
- 工作台面长度：1100mm
- 最大工件直径：100mm
- 最大工件长度：1100mm
- 主电机功率：9KW
- 砂轮转速：35
- 外形尺寸：3605*1810*1515mm
- 重量：3700kg
- 包装说明：简易包装
- 运输说明：汽运
- 运费承担：供方承担
- 联系电话：15861663276
M1320/HZ外圆磨床适用于磨削直径小于200mm的圆柱体或圆锥体的回转体零件。
砂轮架为增加刚性采用整体式结构；砂轮主轴系统设计能充分保证磨削加工精度，使其具有足够的强度与刚度，以达到高效率磨削要求；砂轮架主轴轴承采用两组滑动轴承，每组轴承由三块瓦轴组成，具有回转精度高、刚性大、抗震性好、重载重切的特点。主轴轴承润滑油由油池直接供油，具有自动润滑保护功能，易于维护。保证砂轮主轴的高精度、高刚度、高负荷、高可靠性的要求。
砂轮架横向移动具有液压快速进退功能。
头架主轴和尾架均采用莫氏4#锥度，这样较大的提高了工件支承刚性，最大工件重量可达到50Kg。
工作台由上工作台和下工作台组成，用于工件锥度的调整，借助定位柱和两端压板定位坚固。当上工作台需要回转一角度时，上工作台转过的角度值由刻度标尺读出。微量调节时，可使用百分表装置；工作台导轨采用“平—V ”滑动导轨，下工作台导轨面贴塑，导轨表面经过深刀花人工刮。机床工作台纵向移动可由液压无级传动，也可用手轮传动，润滑为小孔节流卸荷形式。
机床各运动部件具有电器，液压和机械连锁机构，快进退采用独立手柄，提高了机床操作的安全性和方便性。
机床的基本参数和主要规格如下：
主要规格 |
|
| 两顶尖距 | 500 mm |
| 可磨外圆直径 | Φ8～Φ200 mm |
| 中心高 | 135 mm |
| 工作台速度 | 0.1-4 m/min |
| 最大工件重量 | 50 kg |
| 砂轮线速度 | 35 m/s |
| 工作台最大移动量 | 650mm |
| 工作台转动范围 | -5～+9° |
| 外圆砂轮尺寸范围 | Φ400×50×Φ203 mm Φ280×50×Φ203 mm |
| 头尾架顶尖 | NO.4 morse |
| 电机总功率 | 5.625 kw |
| 机床外型尺寸（长×宽×高） | 2500×1600×1500 mm |
| 机床净重（约） | 2300kg |
工作精度 | |
| 圆度（外圆） | 1.5 μm |
| 纵截面内直径一致性（外圆） | 5 μm |
| 表面粗糙度（外圆） | |
