东莞全自动影像测量仪-三坐标测量仪-一键式测量仪
💬 价格请咨询商家 此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。 产品详情 品牌：科达 型号：kd 测量范围：Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X 测量精度：（3+L/200）um 放大率：Step Zoom光学放大率：0.7～4.5X，影像放大率
0.01
库存 999
💬 价格请咨询商家
此商品商家未公示具体价格，页面显示的为占位价格，请通过下方联系电话向商家询价。
- 品牌：科达
- 型号：kd
- 测量范围：Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X
- 测量精度：（3+L/200）um
- 放大率：Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X
- 工作温度：温度：19～24℃，湿度：45%～75%℃
- 十字线：XYZ
- 物镜直径：200㎜
- 序列号：2
- 视野：见参数
- 长度：见参数mm
- 标准装箱数：见参数
- 用途：用于工件内部多种缺陷焊缝、裂纹、夹杂、气孔等的检测
- 加工定制：非加工定制
- 外形尺寸：见参数mm
- 重量：见参数kg
- 400*600*700：200

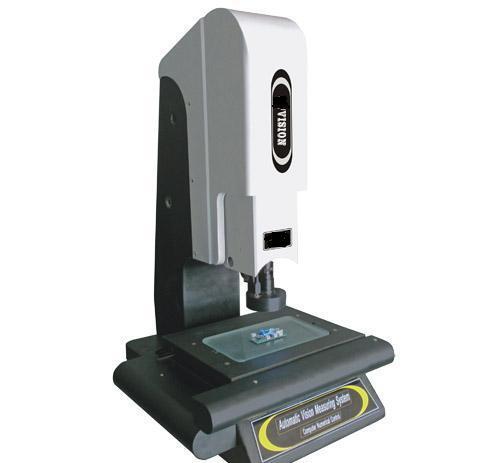

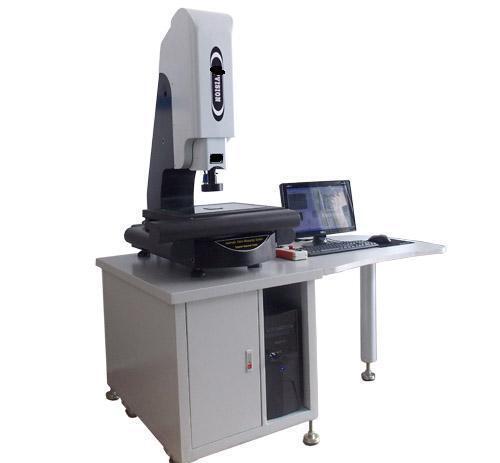

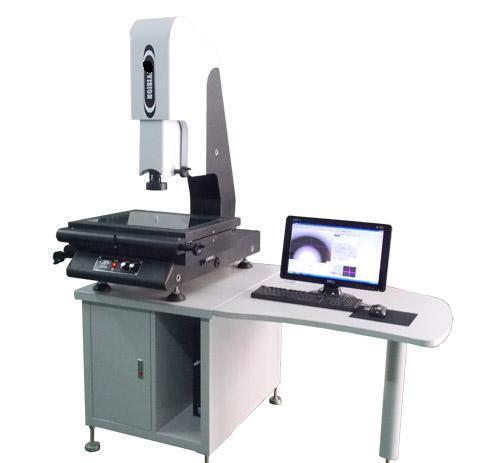

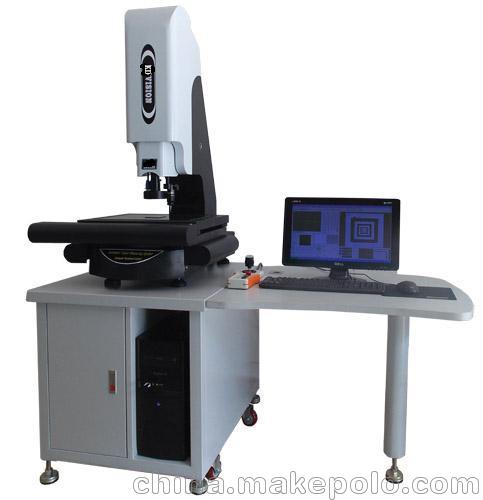

二次元影像测量仪
一、产品简介
1.1 二次元影像测量仪采用数字式测量方法,将被测物体外形通过图像采集转换到计算机中，采用专业测量软件
来测量物体尺寸,而传统投影仪则是将物体通过光学投影放大后进行测量；
1.2 二次元影像测量仪主要应用于工件内部多种缺陷(焊缝、裂纹、夹杂、气孔等)的检测、定位、评估和诊断，
既可以用于实验室，也可以用于工程现场。广泛应用在锅炉、压力容器、航天、航空、电力、石油、化工、
海洋石油、管道、军工、船舶制造、汽车、机械制造、冶金、金属加工业、钢结构、铁路交通、核能电力、
高校等行业。
二、产品特点
2.1 力求光学领域之高精度测量，独立开发全大理石结构产品（底座,立柱,工作台均采用高精度 “济南青”花岗石，两层设计，精密级V型导轨，让产品拥有极高的稳定性能及刚性），此花岗石化学性能稳定，
不易风化，能耐酸、碱及腐蚀气体的侵蚀，永不变形、永不生锈；
2.2 加强产品结构及外观设计，注重产品软件功能实用性和稳定性，让利促销将利润反馈给各界朋友，力求高
性价比产品，让您的选择更加充满信心！
2.3 三轴摩擦精密传动，灵敏可靠，无背隙，并能快速移动；
2.4 高品质光学系统及高分辨率CCD，能确保清晰的测量画面；
2.5 可调LED环形表面光源，实现大角度照明，避免工件受热变形；
2.6 由精密光学尺与数据处理器组成数字元测量及数据处理系统；
三、产品规格
产品型号 | VMS-2010 | VMS-3020 | VMS-4030 | VMS-5040 | VMS-6050 | VMS-7060 |
X/Y行程(mm) | 200×100 | 300×200 | 400×300 | 500×400 | 600×500 | 700×600 |
Z轴升降(mm) | 150 | 150 | 150 | 200 | 200 | 200 |
玻璃台(mm) | 260×160 | 360×260 | 460×360 | 560×460 | 660×560 | 760×660 |
产品结构 | 底座,立柱,移动工作台均采用高精度花岗石 | |||||
照明系统 | 表面光源与透射光源均用LED，亮度可调 | |||||
CCD摄像机 | 1/3″高清晰彩色CCD摄影机（也可按需要选配其他品牌) | |||||
放大倍率 | Step Zoom光学放大率：0.7～4.5X，影像放大率：30～225X | |||||
测量精度 | （3+L/200）um | |||||
解析度 | 0.001mm | |||||
重复性 | 0.002mm | |||||
操作方式 | VMS系列为手动操作；VMS-A系列为全自动操作 | |||||
电源 | 220V(AC) / 50HZ | |||||
推荐环境 | 温度：19～24℃，湿度：45%～75% | |||||
保修期 | 一年 | |||||
备注 | 可选配Z轴影像测高或选配英国Reishaw探针接触式测量 | |||||
产品软件:>>>
◆影像测量仪器备有RS232接口,与计算机连接后,采用专业影像测量软件，可通过计算机对测绘图形进行处理及输出；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足2D平面几何测量需求；此外测量数据可输入EXCEL、WORD或者将测量图形输出至CAD中作对比和设计；具有多种数据处理、显示、
输入输出功能, 特别是工件无需摆正功能非常实用）；
◆全自动二次元测量仪与计算机连接后,采用专业的全自动测量软件，可实现全自动编程及全自动测量功能；以软件控制
测量仪 的工作台面移动方向，使测量更方便；由计算机判定每次的对焦面，以保证变换焦距时测量的重现性及精准度；
◆软件测量功能强大，操作简便（具备点、线、圆、距离、角度等基本测量功能及多坐标功能， 可以更快速的在工作台中进行 定位，节约大量的测量时间，能满足相同工件批量检测的快速测量需求；此外测量数据可输入EXCEL、WORD中或者将测量图形输出至CAD中作对比和设计；测量同一产品所要检测的尺寸， 设置自动测量的重复次数，则不需要每次重复绘图、标注，节省了时间）；
