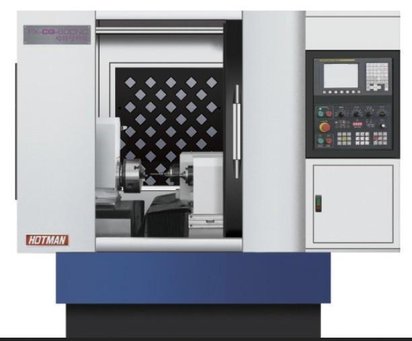

出售北京富信成高精密外圆/内圆/端面数控复合磨床
产品详情 品牌：兴富祥 型号：FX-CG60CNC 类型：多用磨床 用途：通用 控制形式：数控 精密程度：高精度 自动程度：自动 布局形式：卧式 适用行业：通用 作用对象：五金 砂轮直径：￠305*25*127mm 磨削直径：￠320mm 工作台面宽度：6-100mm 工作台面长度：150mm 工件直径：150mm 工
100.00
库存 999
- 品牌：兴富祥
- 型号：FX-CG60CNC
- 类型：多用磨床
- 用途：通用
- 控制形式：数控
- 精密程度：高精度
- 自动程度：自动
- 布局形式：卧式
- 适用行业：通用
- 作用对象：五金
- 砂轮直径：￠305*25*127mm
- 磨削直径：￠320mm
- 工作台面宽度：6-100mm
- 工作台面长度：150mm
- 工件直径：150mm
- 工件长度：150mm
- 主电机功率：1.6KW
- 砂轮转速：3HP（4P）
- 外形尺寸：2600*2000*2020mm
- 重量：5000kg
- 研磨外径：￠320
高精密外圆/内圆/端面数控复合磨床FX-CG-100CNC
| 机型 | 规格 | 单位 | FX-CG-100CNC |
| 加工能力 | 研磨外径 | Mm | ￠320 |
| 砂轮尺寸 | mm | ￠305*25*127 | |
| 外径研磨长度 | mm | 70 | |
| 内径研磨范围 | mm | 6-100 | |
| 研磨深度 | mm | 100 | |
| 工件夹持长度 | mm | 150 | |
| 砂轮主轴到地面高度 | 1150 | ||
| 控制系统 | 控制器 | set | FANUC |
| 进给滑板 | Y、Z轴进给 | mm | 410 250（option） |
| Y、Z轴进给速度 | Mm/min | 18000 | |
| Y、Z轴最小解析单位 | mm | 0.0001 | |
| 工作头 | X轴最快进给速度 | Mm/min | 10000 |
| X轴最小进给单位 | mm | 0.0001 | |
| X轴最小解析单位 | mm | 0.0001 | |
| 旋转角度（手动） | deg | 15~-5 | |
| 主轴转速 | r.p.m | 0~1000 | |
| 驱动马达 | Y轴砂轮马达 | HP | 2HP（2P） |
| Z轴砂轮马达 | HP | 3HP（4P） | |
| X、Y、Z轴滑板进给（伺服马达） | KW | 1.6 | |
| 驱动马达（伺服马达） | KW | 1.2 | |
| 油压泵马达 | HP | 1HP（3P） | |
| 冷却液压泵马达 | KW | 0.37 | |
| 其它 | 油压箱容量 | L | 40 |
| 冷却液箱容量 | L | 90 | |
| 机器尺寸 | MM | 2600*2000*2020 | |
| 机器重量 | KG | 5000 |
高精密外圆/内圆/端面数控复合磨床CNC复合系列磨床机床特性：
高精密外圆/内圆/端面数控复合磨床FX-CG-100CNC
◆精准主轴
砂轮主轴皆使用高级超合金钢（SNCM-439）经正常化、回火、渗碳硬化和深冷处理（低于摄氏零度以下）。硬度大于HRC62°再经精密研磨：粗磨、中磨、细磨和抛光。抛光是为了确保超精密的表面，提升并稳定主轴寿命，在使用期间保证不变形。
◆导轨
导轨接触面径由精密手工铲花，以及润滑系统降低金属磨擦，确保高精度与轴向移动的耐磨性。搭配有独立时间控制的润滑系统，使床台摩擦系数降到最小。
◆导轨
双V轨道结合之设计，确保研磨时之稳定。
◆C1级滚珠丝杆
因静压润滑特色，可降低摩擦交互影响，并可增加刚性和定位精确度，最小进给在0.1um内。
◆手工铲花
导轨接触面经由精密手工铲花，以及润滑油系统降低金属摩擦，确保高精度与轴向的耐磨性。
◆主轴头（特殊配件）
可安装回转缸，并可配合不同的工作的夹治具设计以方便不同工件的研磨。
◆全自动修砂、自动补偿装置
高精密外圆/内圆/端面数控复合磨床采用法那科数控系统，配以相应的伺服进刀马达，全数字控制，实现自动修砂、自动补偿功能。
高精密外圆/内圆/端面数控复合磨床FX-CG-100CNC
高精密外圆/内圆/端面数控复合磨床FX-CG-100CNC
