厂家直销数控雕铣机 模具雕铣机

性能简介

    占地面积小，加工效率高，全金属操作面板设计的FD-5045系列雕刻机釆用低床身和立柱横梁一体的固定龙门式结构设计，使机床的稳定性更高，刚性更强，配套高性能日本进口伺服电机、台湾高精度滚珠丝杆和高精度直线导轨、高精度水冷主轴、功能强大简单易学的台湾控制系统，及机电一体化的先进超前设计理念，使用户占地面积更小，具有加工平稳、灵活、刚性强、加工精度高等功能特点。
    FD-5045具有小型数控铣功能，可广泛雕刻应用于注塑模、冷冲模、五金冲模、玻璃模、高频模、滴塑模、鞋底模型等各类钢、铁、铜、铝、玻璃、硬木等金属和非金属材料的高速雕刻加工。

 机械性能参数指标

性能指标项

标准值

定位精度           Positional precision

0.008/300mm

重复定位精度       Repeat positional precision

0.005mm

最大工作行程       Travel(X Y Z)

450×500×200mm

工作台面积         Table

450×500mm

工作台最大负重     Maximal capacity of table

400kg

最大进料高度、宽度Max inputting height、width

250mm、590mm

主轴功率           Power of the spindle

3kw

主轴转速范围       Pange of spindle speeds

500-21000/24000rpm

主轴冷却系统       Spindle cooling system

水冷/油冷  Water-cooled/Oil-cooled

主轴弹簧夹头       Spindle Spring collet

ER20  (ø3.175-ø12mm)

最大移动速度       Maximal moving feed

8000mm/min

驱动系统           Driving system

日本伺服电机  Servo motor of Japan

数控系统           Numerical control system

台湾新代  SYNTEC

丝杆　　　　　　　Screw

台湾银泰滚珠丝杆

导轨　　　　　　　Guide

台湾上银直线导轨

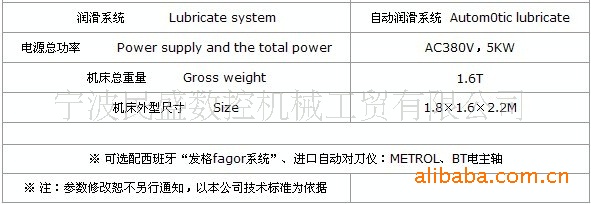

润滑系统           Lubricate system

自动润滑系统  Autom0tic lubricate

电源总功率         Power supply and the total power

AC380V，5KW

机床总重量         Gross weight

1.6T

机床外型尺寸       Size

1.8×1.6×2.2M

※可选配西班牙“发格fagor系统”、进口自动对刀仪：METROL、BT电主轴

※注：参数修改恕不另行通知，以本公司技术标准为依据
