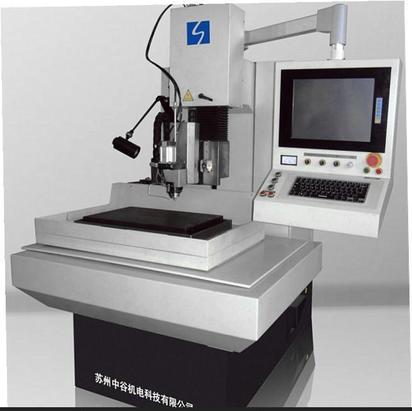

ZNC产品专用数控穿孔机，模具顶针穿孔机

• 详细信息
• 订购说明
• 联系方式

ZGD703A/AC
ZGD703B/BC
电火花高速穿孔机
EDM DRILLING MACHINE

一．综合特性 Specifications

1型号 Type ZGD703A/AC ZGD703B/BC
1 工作台尺 Worktable Dimension 550×360㎜ 700×400㎜
2 工作台行程 Travels X×Y×Z 350×250×（380+300）㎜ 500×400×（380+300）㎜
3 工作台承重量 Max Load on Work Table 350kg 500kg
4 工作液压力 Max Pressure of Working Water 14Mpa 14Mpa
5 加工电流 Max Work Current 30A
6 电极管直径 Electrode Diameter Ф0.15-Ф3mm
7 加工深度 Max Process Deep 400mm
8 加工速度 Max Processing Speed 30-60mm(Ф1.0)
9 深径比 Max Diameter to Deep Ratio ≥300
10 工件材料 Workpiece Material 钢/铜/铝/硬质合金等各种导电材料
Steel/Aluminum/Copper/Carbide and Various of Conductors
11 加工介质 Working Medium 自来水/去离子水 Tap water/Ion free water
12 机床外形尺寸 Machine Exernal Dimensions 1000×750×2000mm 1200×900×2100mm
13 主机床重量 Machine Weight 950kg 1250kg

二．性能特点 Features

快速加工Ф0.15-Ф3mm深孔
伺服电机控制 快进 快退
Z轴直线滚动导轨 高精度
X,Y,Z三轴滚珠丝杠 高精度，轻便灵活
X,Y轴V-平精密贴塑导轨 高刚性 大行程
三轴光栅显示 自动定深 盲孔加工
防水防污触摸式面板（C）
智能菜单界面 数字控制（C）
台湾专用高压泵（140kg/cm2）
加工深度≥400mm
轻触一个键，完成一个孔位加工（C）
耐腐端面密封旋转头

选配件
旋转工作台
±45°可倾主轴
