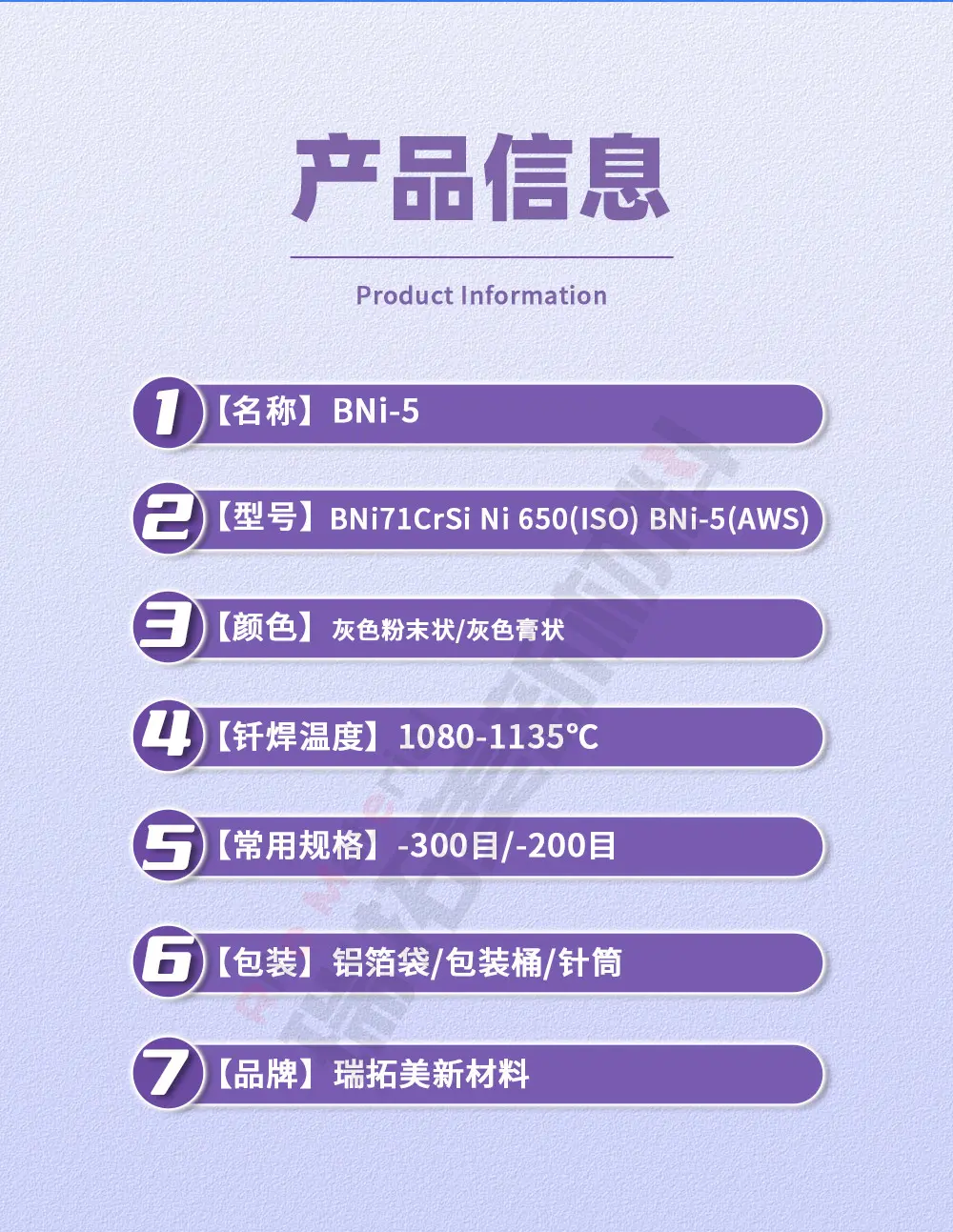

BNi71CrSi 高温钎料 混动涡轮底座硬质合金与不锈钢复合钎焊无硼填充粉料

BNi71CrSi 高温钎料 混动涡轮底座硬质合金与不锈钢复合钎焊无硼填充粉料

低端机械破碎粉：不规则棱角状，流动性差，薄壁件禁用；
微观特征
颗粒表面致密无氧化层，元素分布均匀，无成分偏析；高铬、硅无局部富集点；

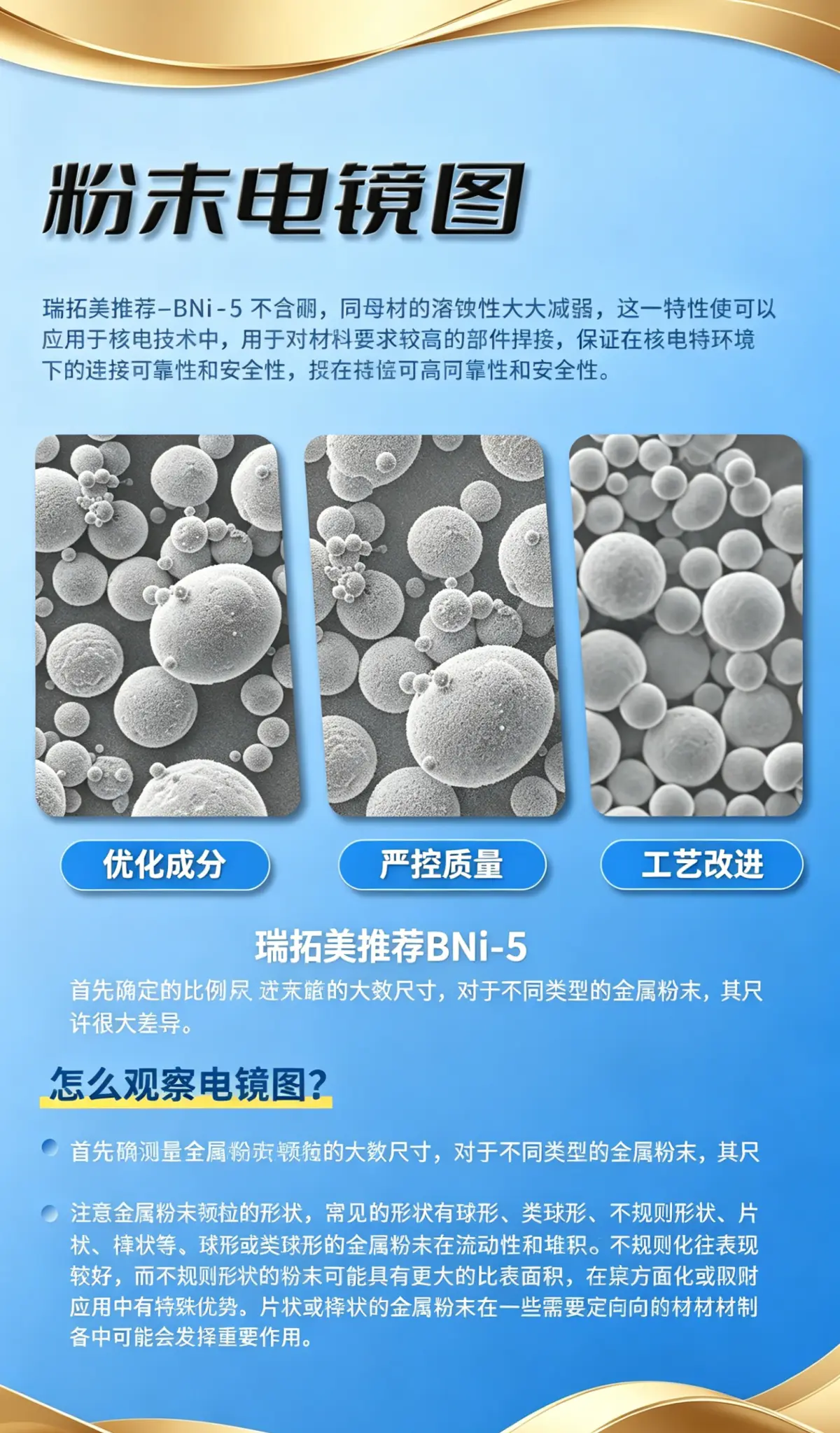

BNi-5电镜球形粉末
二、热物理关键参数（熔化区间核心指标）
固相线温度：1079~1080 ℃
液相线温度：1135 ℃
熔化区间宽度：约 55℃，熔化区间适中，升温时逐步润湿母材，不易瞬间流淌流失
推荐钎焊温度：1150 ℃
标准保温区间：1150~1200 ℃；扩散钎焊可延长至 1200℃提升接头韧性
固态合金理论密度：8.4 g/cm³（完全致密铸锭密度）
热传导特性：中高导热，高温下热均匀性好，适合薄壁蜂窝同步加热钎焊

4. 化工、热处理工业设备
高温化工反应器、耐腐蚀换热器、强酸介质泵体阀门；
真空热处理炉发热体、钼 / 镍合金加热管、工业炉辐射管；
长期接触高温氧化、弱腐蚀化工介质，接头不易腐蚀泄漏；
5. 精密机械与硬质合金
高温模具、挤压模具硬质合金镶块钎焊；
高温传感器壳体、高温压力变送器密封组件；
薄壁精密仪表零件，避免高温溶蚀导致尺寸超差；瑞拓美新材料
热膨胀系数：与 GH4169、310S、Incoloy909 高温合金匹配，冷却后接头热应力小
三、粉体堆积与流动物理性能（施工核心）
松装密度（气雾化球形粉）
≥4.0 g/cm³；常规 - 200 目成品实测 4.1~4.5 g/cm³，球形度越高松装密度越高；
振实密度：5.2~5.6 g/cm³，间隙填充密实，钎缝气孔少；
流动性（霍尔流速）
球形粉流动性优异，流速≤18 s/50g；可自动化喷涂、刷涂、针筒焊膏挤出，无堵枪、断条现象；
常用粒度规格（工业通用）
粗粉：-106μm、-63μm（喷涂、大面积预制粉层）
标准粉：-200 目（45~74μm）、-300 目（15~45μm），蜂窝、换热器通用
超细粉：10~30μm（微小缝隙、精密电子焊膏）
适配装配间隙：30~100 μm；熔化区间适中，30μm 细微缝隙可完全填充，间隙超过 100μm 填充能力下降；
四、表面杂质与抗氧化物理特性


快速凝固成球
熔融液滴在氛围缓慢冷却，表面张力收缩成完整球形颗粒，冷却速率 10²~10³K/s，无氧化皮、无空心粉；
收集、分级、后处理
旋风分离器收集粗粉，气流分级机筛分 - 200 目 /-300 目、15~45μm、45~63μm 等规格；真空低温退火除应力，降低氧含量至≤150ppm；磁选去除夹渣，成分全检后真空铝箔密封包装；
2. 优势（适配 BNi-5 高端场景刚需）
粉末球形度＞92%，流动性，喷涂、焊膏、预制间隙填充均匀，适配蜂窝薄壁件真空钎焊；
氧含量极低（＜200ppm），无氧化夹杂，核电、钎焊无气孔、无脆性氧化相；
成分均匀无偏析，高 Cr、Si 元素分布稳定，钎缝高温耐蚀、抗氧化性能稳定；
粒度区间可控，可定制超细 10~25μm 焊膏专用粉、粗 63~106 目喷涂粉；瑞拓美新材料

BNi-5 气氛保护焊粉 混动 EGR 不锈钢管束炉钎料 焊缝光亮无氧化杂质良品率高
