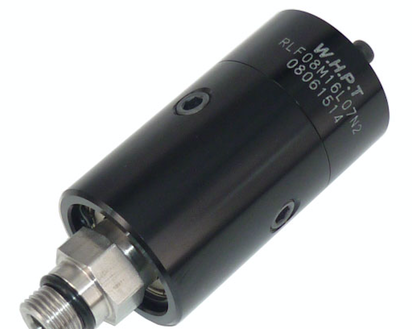

深孔钻专用RLF-28M16L08N3高压旋转接头

RLF-28M16L08N3高压旋转接头

RLB28U05L02N3  /  RLB08M16L03N2  /  RLB28M16L04N3

RLF08U05L05N2  /  RLF28U05L06N3  /  RLF08M16L07N2

RLF28M16L08N3

RLF旋转接头是用零件中的一个迷宫式组件来止漏，两个密封面都是由碳化钨所制，保证长期运转而抗磨损，封闭环在正常作用到适当的平衡甚至在高速下保证极低的磨损。

最大工作压力：70BAR

最大工作温度：120℃

最大工作转速:15000RPM

产品特点：高转速、高压力，密封性好 寿命长、持久性

产品用途：机械配件，机床行业，液压行业，自动化行业、、、、、

旋转接头工作原理

旋转接头运用在机床行业，不同旋转接头工作原理是不一样的。虽然说旋转接头的密封结构大同小异。大多都是采用弹簧推动助力式密封。可是因为流通的介质不一样，所以工作原理也是不一样的。

高温旋转接头通热油的情况下，如果是单边安装旋转接头，就会采用双向旋转接头。可以同时通过一个旋转接头进出。为了辊筒温度均匀，安装单边双向旋转接头一般都会采用内管进油，壳体旁边的孔做为出油口。内管长度超过辊筒的二分之一。在内管尾部一段钻上一些小孔。为了保证辊筒内油的满的。会把内管加大，出油口变小。

如果是辊筒两头一头装一个，那就更简单了。只要安装同样大小的旋转接头就可以了。不管哪一头进出都是一样的。

蒸汽用旋转接头也叫高温旋转接头。不同的是，蒸汽用旋转接头都是旁边孔做为进汽口。内管做为虹吸管起到排水作用。排水的好坏直接关系到辊筒的温度高低。所以虹吸管一般采用一截硬管和一节软管。硬管伸到辊筒内部，软管下垂贴近辊筒内壁。这样在蒸汽的压力作用下，冷凝水排出。

通水旋转接头的工作原理和高温导热油旋转接头是一样的。单边安装双向旋转接头，采用内管进水，进水的速度高于出水的速度。保持辊筒内水永远是满的。如果是一头安装一个，也樶好是进水快出水慢。不过因为进水一般都是用水泵加压过的，所以用一样辊筒两头用一样的旋转接头也会是进水快出水慢。
