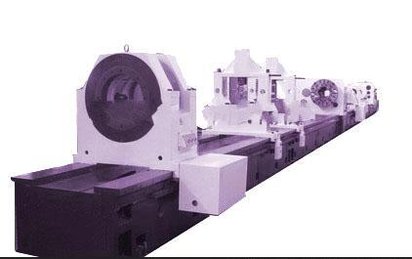

T2120深孔钻镗床



T2120深孔钻镗床

产品说明：

该机床是专门加工圆柱形深孔工件的设备，如加工机床的轴孔，各种机械液压油缸、汽缸圆柱形通孔、盲孔及阶梯孔等。机床不但可以承担钻削、镗削，而且还可以进行滚压加工，钻削时采用内排屑法。机床床身刚性强，精度保持性好。主轴转速范围广，进给系统由交流伺服电机驱动，能适应各种深孔加工工艺的需要。授油器紧固和工件顶紧采用液压装置，仪表显示，安全可靠。

该机床为系列产品，还可按用户需要提供各种变形产品。

主要技术规格及性能

技术规格                                  参数

工作范围

镗孔最大直径                             200mm

钻孔直径范围                             ф40-ф80mm

镗孔最大深度                             1000-8000mm

工作支持直径范围                       60-300mm

主轴

主轴中心高                               350mm

床头箱主轴孔径                          ф75

主轴前端锥孔                             ф85mm1:2

主轴变速范围                             61-1000r/min 12种

进给

进给速度范围（无级）                 5-1000mm/min

拖板快速移动速度                       2m/min

电机

主电机功率                                30kW

液压泵电机功率                          1.5kW

拖板快速电机功率                       3kW

进给电机功率                             4.4kW

冷却泵电机功率                          5.5kW4组

其他

冷却系统额定压力                       2.5MPa

冷却系统流量                             100 200 300 400L/min

液压系统额定工作压力                  6.3MPa

授油器承受最大轴向力                  6.3KN

授油器对工件的最大预紧力            20KN
