供应 立体三坐标测量仪
供应 立体三坐标测量仪 - 1
供应 立体三坐标测量仪 - 2
供应 立体三坐标测量仪 - 3

供应 立体三坐标测量仪

产品详情 品牌/型号：Hexagon/Tango 手动 是否提供加工定制：是 品牌：Hexagon 型号：Tango 手动 类型：桥式三坐标测量机 定位精度：0.002（mm）mm 外形尺寸：1162*1032*2318（mm）㎜ 适用范围：模具制造行业精密测量 技术描述： 横梁与Z轴采用表面阳极化航空铝合金，温度一致

15.50

库存 999

产品详情
  • 品牌/型号：Hexagon/Tango 手动
  • 是否提供加工定制：是
  • 品牌：Hexagon
  • 型号：Tango 手动
  • 类型：桥式三坐标测量机
  • 定位精度：0.002（mm）mm
  • 外形尺寸：1162*1032*2318（mm）㎜
  • 适用范围：模具制造行业精密测量



技术描述：



  •  横梁与Z轴采用表面阳极化航空铝合金，温度一致性；并降低了运动部件的质量，减少测量机在高速运行时的惯性；

  • 三轴导轨均采用高精度自洁式空气轴承，运动更平稳，导轨永不受磨损；

  • 三轴均采用高精度进口光栅尺；

  • X向采用精密三角梁专利技术，相比矩形梁和横梁，重心更低，质量刚性比最佳，运动更加可靠；

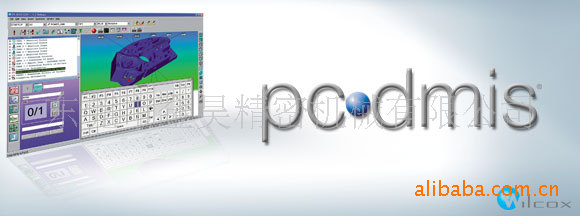

  • 功能强大、稳定可靠的PC-DMIS BASIC (MANUAL)测量软件；

  • Y向采用整体燕尾式导轨，在降低机器重量的同时，有效消除了运动扭摆，保证了测量精度和稳定性

  • 符合人机工程学的设计；



性能指标：



型号

Tango 454

Tango 564

Tango 686

Tango 8126

行程 (mm)

X轴

440

500

600

800

Y轴

490

600

800

1200

Z轴

390

400

600

600

外型尺寸 (mm)

L

1162

1155

1355

1755

W

1032

940

1040

1240

H

2318

2209

2609

2609

最大工件重量 (Kg)

227

300

300

500

整机重量 (Kg)

345

725

1030

1400

(1)MPEE(um)

3.5+L/300

3.5+L/300

3.5+L/300

5.0+L/300

(2)MPEP(um)

3.5

3.5

3.5

5

光栅尺分辨率 (um)

0.4

0.4

0.4
