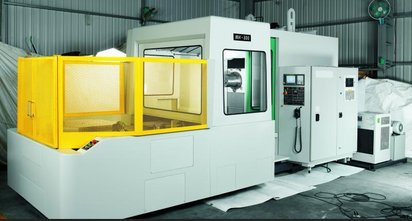

出售台湾奕达精机卧式加工中心

項    目

單 位

MH-500 plus

工作臺

工作臺尺寸

mm

500 × 500(螺栓孔式)

螺栓孔

mm

M16×2

最小分割角度

度

0.001°

工作臺最大荷重

kgf

500kgf

梭台數量

2

工件最大迴旋直徑

mm

Ø 780

工件最大高度

mm

750

行程

X/Y/Z軸行程

mm

800/650/800

主軸鼻端至工作臺中心距離

mm

150-950

主軸中心至工作臺面距離

mm

50-700

三軸滑道

滾珠式線軌

主  軸

主軸錐孔

BT 50

主軸直徑

mm

Ø90

主軸轉速

rpm

10,000rpm(直結式)

進給率

三軸切削進給率

mm/min

1~24,000mm/min

X/Y/Z快速移動率

mm/min

48m/48m/48m/min

刀具

刀具容量

支

40支

選刀方式

最短路徑

刀具最大重量

kg

20 kg

刀具最大直徑

mm

Ø125

刀具最大長度

mm

400

刀具刀柄規格

BT50

驅動馬達

主軸驅動馬達

kw

15/18.5 kw

X/Y/Z/B軸驅動馬達

kw

3(×2)/7/7/4kw

切削液馬達

kw

1.27 kw×3

液壓油馬達

kw

3.7 kw

鐵屑輸送機馬達

w

200 w

精度

定位精度

mm

±0.005mm

重複定位精度

mm

±0.004mm

一般規格

電源

3相/380V
