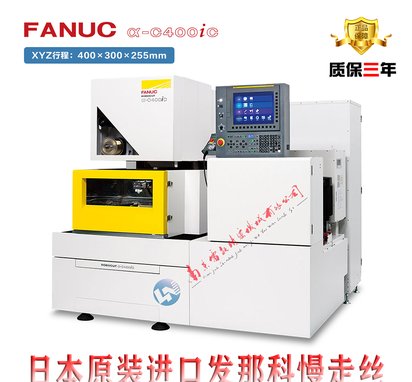

日本FANUC发那科慢走丝线切割机床 精密模具加工

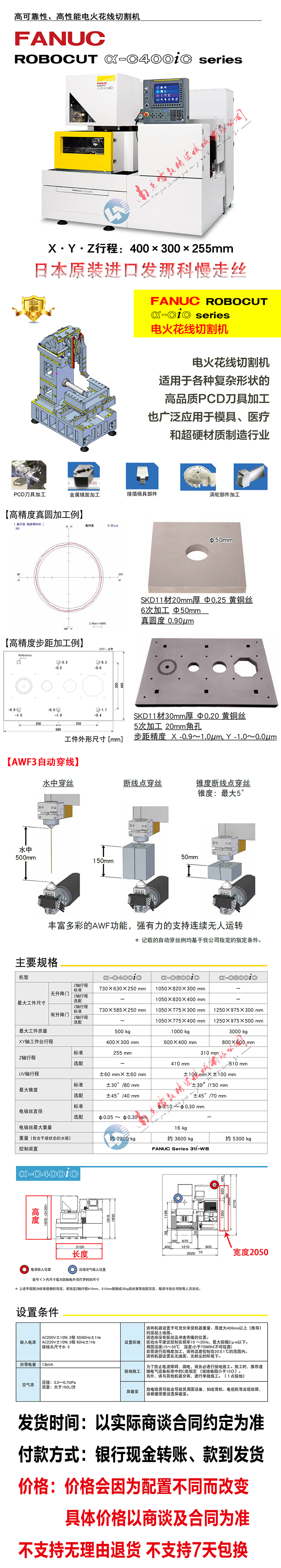

一、设备的型号、规格、参数及性能

1、设备的主要技术参数：

2、设备的主要技术参

(A)  切割效率：330mm2/min

(B)  机床消耗功率：13KVA ；

(C)  电极丝直径：Ф0.10～Ф0.30mm；

(D)  走丝速度：<15 M/min ；

(E)  最佳粗糙度：Ra≤0.19μm；

(F)  精度（按JIS标准）：

X轴的定位精度：±0.005mm ；

     X轴的重复定位精度：±0.002mm ；

     Y轴的定位精度：±0.005mm ；

     Y轴的重复定位精度：±0.002mm ；

     U、V轴的定位精度：±0.005mm ；

     U、V轴的重复定位精度：±0.003mm ；

 (G) 高速自动穿线AWF功能（10秒循环，0.10细线可自动穿线）

上述精度指标的校准已在日本工厂完成，以日本工厂出具的出厂精度报告为准。

1、机床结构：

（1）  高强度优质铸铁床身；

（2）  锥度机构；

（3）  X、Y轴滚珠丝杠和精密直线导轨及交流伺服电机,U、V、Z轴交流伺服电机；

（4）  先进电控系统,高速无电解电源（高频交流电源）；（变频器→控制喷水马达）

（5）  过滤系统及温控装置，配置日本原装大金变频冷水机。

（6）  FANUC Series 31i-WB控制系统；（数控系统）

（7）  线切割工作液箱，格兰富变频水泵；

  2、CNC系统的配置组成功能及其技术性能：

（1）CNC的硬件组成：

(A)  日本原产FANUC Series 31i-WB系统；

(B)  存储卡,硬盘；

(C)  配置以太网和USB接口；

(D)  15″触摸液晶；

(E)  RS232接口,USB鼠标接口；

(F)  系统接口。

（2）CNC的软件组成及操作平台：

操作平台为windows系统。

（3）系统配置功能：

（A） 坐标系：绝对坐标、相对坐标，；

（B） 图形坐标变换、缩放、旋转功能，图形跟踪显示功能；

（C） 直线、圆弧纳米插补功能；

（D） 锥度加工功能；

（E） 短路、断丝处理功能；

（F） 停电记忆功能，加工结束自动停机功能；

（G） 自动对端面、对中心功能；

（H） 自动加过渡圆弧功能（任意）；

（I） 菜单技术、自动编程功能；

（J） 数据传输；

（K） 配备电火花线切割专业加工工艺的专家系统；

（4）CNC系统的技术性能：

（A）5轴数控，5轴4个CNC轴联动；

（B）锥度加工及补偿功能，加工锥度标准±30°/80mm；

（5）CNC系统运行环境：

(A) 温度范围：5-30℃，最佳温度20±0.5℃；

(B) 相对湿度：40%-80%RH以下；

(C) 机床周围无振源、无粉尘；

3、机床运行环境：

电网标准：电压200V（-10%～10%），频率50HZ；13KVA.

（机器内部有信号防干扰设计）
