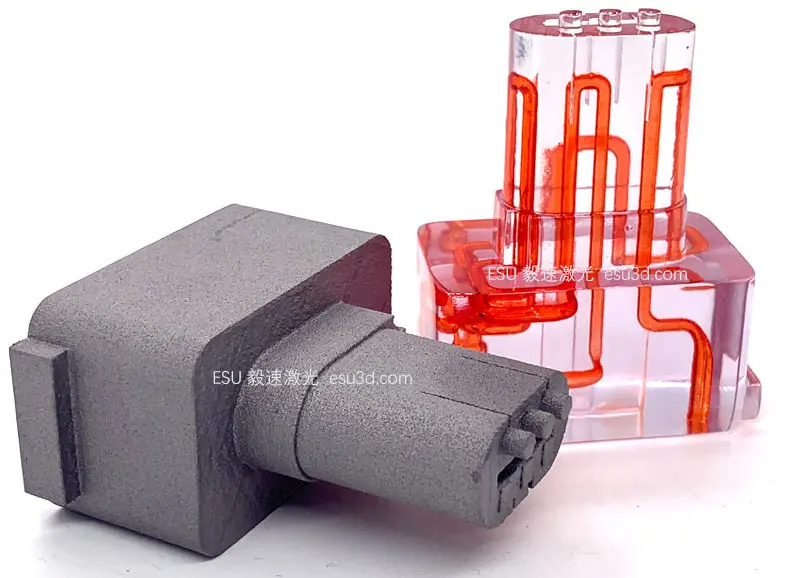

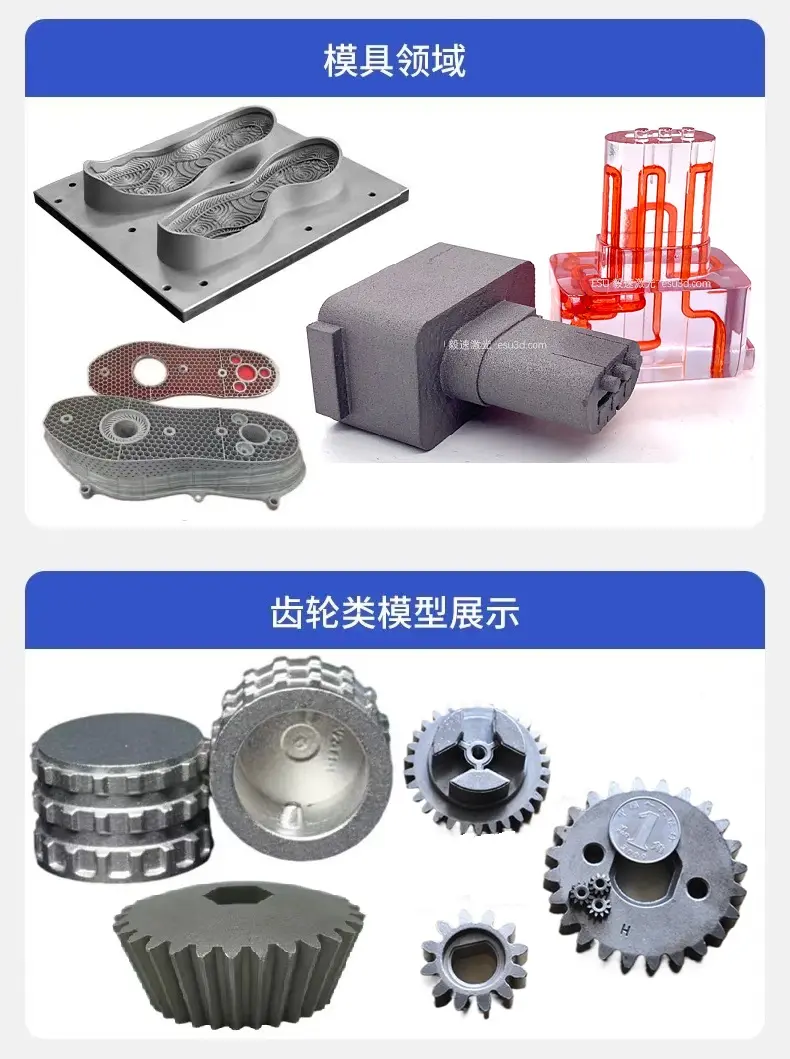

金属3D打印模具随型水路

设计核心要点

· 效益显著：异型水路能让冷却更均匀、更快。优化后模温均匀度可提升6%以上，冷却效率提升20%以上，产品翘曲变形量甚至能改善30%以上。

· 设计巧思：想提升效果，可考虑缩小管径来提升水路密度和灵活性；或采用不锈钢等耐磨材料，配合设计弥补导热劣势，相比铍铜能让模具寿命翻倍、成本减半。

· 实用工艺：若考虑成本，可采用“嫁接打印”技术：只在需要随形冷却的镶件部分用3D打印，基座用传统机加工，能显著降低成本。

三种常见设计类型

· 薄壁/细长件：适用细螺旋型水路，流道间距小、密集，特别适合小空间，能高效带走热量。

· 厚壁/大件：适用厚U型（带储流肋）或粗螺旋型水路，横截面积大、流量大，确保大面积冷却。

· jianduan/复杂区：适用喷泉型水路，水流直冲角落，针对性解决局部热点。

实战应用案例

· 浇口套（热咀套）：3D打印随形水路后，冷却时间从25秒骤减至5秒，整体成型周期缩短60%，有效解决了流延、拉丝等问题。

· 连接器/USB上盖：通过在小模仁内部增加随形水路，成型周期从30秒降至20秒；连接器更是从22秒缩短至12秒，效率提升显著。

· 复杂装配件：某电源检验座通过优化水路，成功将公母模温差从47℃大幅缩小，产品翘曲变形改善49%，解决了组装干涉问题。
