在家电、汽车配件、精密塑胶、日用品等行业快速发展的背景下，传统冷流道注塑模具普遍存在水口废料多、成型周期长、制品外观缺陷多、注塑压力分布不均等问题，很难满足大批量、高精度、低成本的现代化注塑生产需求。热流道模具凭借无水口废料、成型效率高、产品品质稳定等突出优势，现已成为中高端塑胶制品成型的主流方案。

本文分享浙江模具设计落地的热流道注塑模具全3D设计实战案例。项目全程采用UG NX全三维可视化设计模式，摒弃以传统2D图纸为主的粗放设计模式，完成产品DFM优化、热流道系统布局、模具结构建模、水路温控设计、全维度干涉校验以及全套生产交付文件输出一体化服务，有效解决精密注塑成型各类难题，为浙江本地制造企业输出高效稳定、可直接量产的热流道模具设计方案。

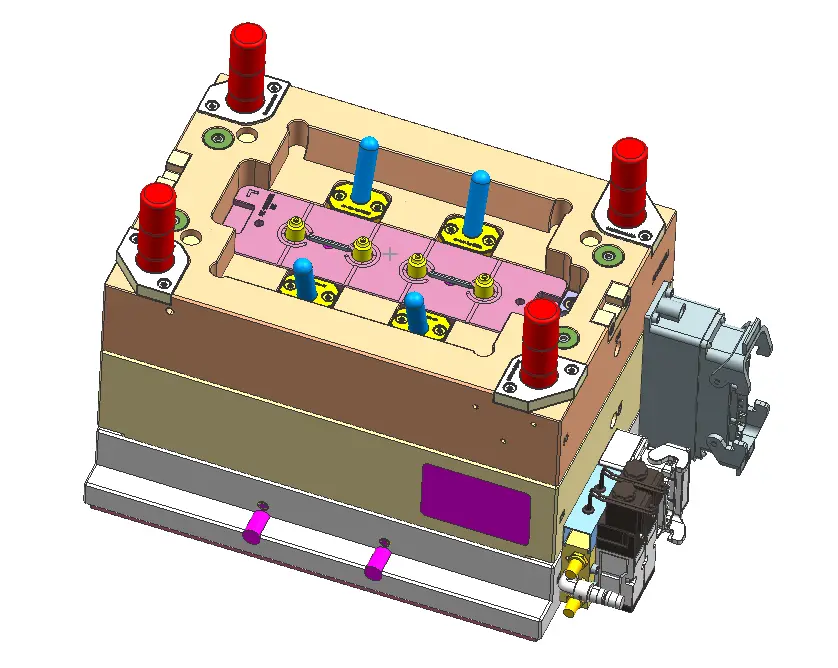

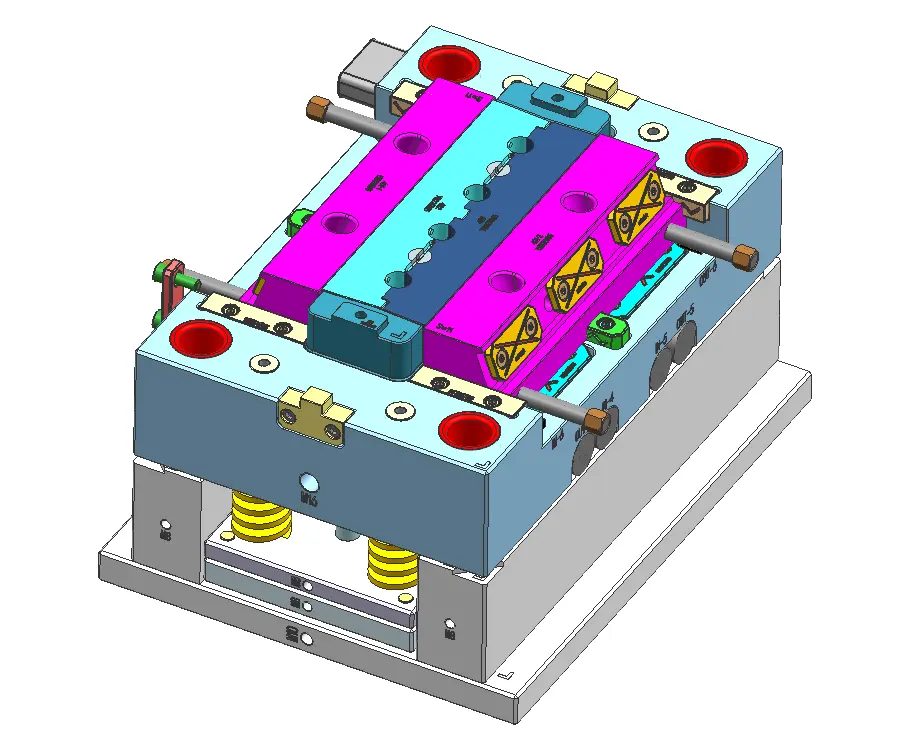

模具案例：

一、项目概况与客户痛点

本次合作客户为浙江温州本地塑胶制品企业，主营高端家电精密外壳，产品外观要求严苛，需要做到无流道痕迹、无缩水凹陷、无熔接痕，适配大批量自动化量产。客户原有传统冷流道模具在实际生产中暴露出诸多问题，直接制约生产效益与产品良率：

• 物料浪费严重：冷流道会产生大量水口废料，回收再生料会影响成品品质，原材料利用率偏低，生产成本居高不下；

• 成型效率低下：流道冷却耗时久，单模成型周期长，难以满足大批量订单交付要求；

• 产品缺陷频发：浇口可选位置受限，注塑压力分布不均匀，制品容易出现缩水、翘曲、熔接痕等不良现象，良品率不高；

• 调试改模频繁：传统2D设计无法提前预判结构与热流道适配冲突，试模阶段需要反复改模，拉长项目周期，增加研发成本。

针对客户核心诉求，我方定制单点热流道+全3D模具一体化设计方案，对浇注系统、温控系统、顶出系统整体优化，从设计源头解决量产痛点，适配客户自动化注塑生产线。

二、热流道模具全3D设计核心难点

和普通冷流道模具相比，热流道模具结构更为精密，设计门槛更高。本项目主要面临四大设计难点，也是行业内热流道模具设计普遍需要攻克的问题：

• 热流道精准布局：结合产品外观面、壁厚结构、熔体填充路径确定浇口位置，规避外观缺陷，保证熔体填充均匀，避免缺胶、气泡等成型问题；

• 温控系统匹配设计：热流道工作温度与型腔冷却温度需要精准匹配，温差控制难度大，处理不当容易出现局部过热烧焦、冷却不均引发产品变形；

• 结构干涉规避：热嘴、分流板、加热组件与模架、滑块、斜顶、顶出机构空间紧凑，极易发生装配干涉、运动干涉；

• 量产稳定性把控：兼顾热流道散热、密封、耐高温性能，保障模具开合模、顶出动作运行顺畅，满足长期高频次量产条件。

三、全3D设计完整实施流程

本项目采用全3D数字化设计模式，模具零件、热流道组件、各类辅助系统全部完成三维建模，依靠三维模拟校验能力，提前化解各类设计隐患，实现一次试模成功。

1. 产品DFM可制造性分析

接收客户产品3D数模后，第一时间开展完整DFM可制造性分析，重点核查拔模角度、壁厚均匀度、尖角倒扣、外观分型面等关键结构。结合热流道成型特性，针对局部厚壁、易缩水区域输出优化建议，提前规避成型风险，确认热流道浇口开设位置，输出正式DFM分析报告，与客户确认方案之后再启动模具设计。

2. 型腔布局与热流道系统定制设计

根据产品尺寸与量产需求，优化一模多腔型腔排布方案。配置定制化单点热流道系统，完成分流板、热嘴、加热圈、温控线路三维建模。区别于传统冷流道，本套设计取消主流道、分流道废料结构，塑料熔体直接经由热嘴填充型腔，从源头消除水口废料，提升原材料利用率。结合填充模拟结果调整热流道温度梯度，保障熔体流动平稳。

3. 模具全套结构三维建模

完整搭建标准化模架、模仁、分型封胶、滑块抽芯、斜顶脱模、顶出复位系统三维模型。针对热流道模具高温工作环境，优化隔热、散热、密封结构，减少高温传导对周边零部件寿命的影响。同步完成冷却水路三维布局，对热流道高温区域做水路加密设计，实现型腔与热流道区域温差可控，保障产品快速均匀冷却，缩短成型周期。全部标准件、紧固件、温控配件均按照国标、米思米标准完成三维装配，模型精度可靠。

4. 全维度3D干涉模拟校验

建模完成后，开展模具开合模、顶出复位、热流道组件装配全流程动态模拟检测。重点校验热嘴与模仁、滑块与热流道线路、顶针与加热组件之间干涉风险，排查空间冲突、运动卡顿、装配错位等隐患，提前完成修正优化。解决传统2D图纸无法预判的隐性结构缺陷，减少试模改模，大幅提升设计准确率。

5. 标准化工程文件输出交付

基于完整3D数模，导出精准零件加工2D图纸、装配图纸、BOM物料清单、热流道安装说明书、温控参数调试手册。所有交付文件与三维模型数据同源，避免二三维数据不一致问题，方便模具厂直接开展加工、装配与调试，为后期模具维修、配件更换、工艺调参提供完整的数据支撑。

四、项目落地成果与优势

这套热流道注塑模具全3D设计方案落地量产之后，各项指标均达到客户预期，对比传统冷流道模具，量产效益得到明显提升，核心成果如下：

• 降本增效显著：彻底消除水口废料，原材料利用率提升至95%以上，单模成型周期缩短20%-30%，整体量产产能得到明显提升；

• 产品品质升级：浇口痕迹基本消除，缩水、翘曲得到改善，熔接痕大幅减少，产品外观平整度与尺寸精度显著提高，良品率稳定维持在99%以上；

• 试模成本降低：依托全3D干涉模拟前置排查问题，实现一次试模成功，减少多次改模，节约试模材料、人工以及时间成本；

• 量产稳定性强：热流道温控精准，模具结构适配性好，开合模动作顺畅，支持24小时自动化连续生产，模具使用寿命更长；

• 售后运维便捷：全套3D、2D标准化文件齐全，热流道组件标准化程度高，后期维修、配件替换、参数调试简单高效。
